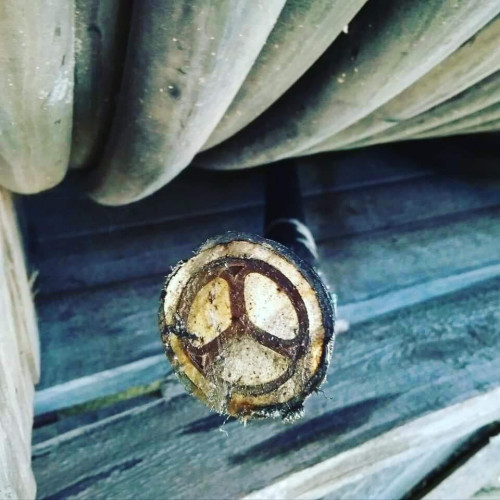

АСБл 10 кВ 3х120

ГОСТ 18410-73

Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у свинцевій оболонці, броньований сталевими стрічками

Кабелі застосовуються для прокладки:

• в землі (траншеях) з високою корозійною активністю без блукаючих струмів

• в землі (траншеях) з середньою корозійною активністю, в т. ч. з наявністю блукаючих струмів

• в шахтах, не небезпечних по газу і пилу• при наявності небезпеки механічних пошкоджень і відсутності розтягуючих зусиль в експлуатації

АСБл 3x120(ож)-10 кВ
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у свинцевій оболонці, броньований сталевими стрічками

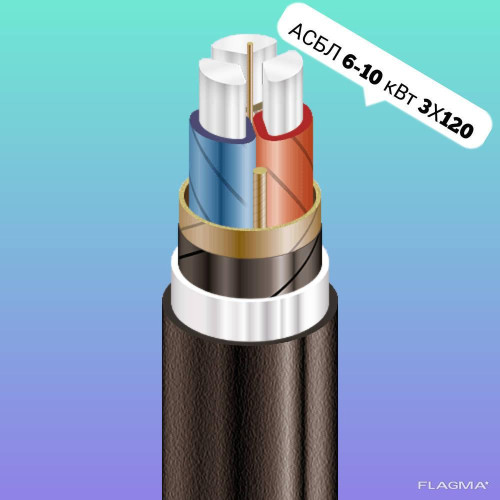

КОНСТРУКЦІЯ:
1 Алюмінієва струмопровідна жила
2 Паперова просочена ізоляція
3 Джгут з кабельного паперу
4 Поясна ізоляція
5 Екран з електропровідного паперу
6 Свинцева оболонка
7 Подушка під броню з шаром пластмасових стрічок
8 Броня з двох сталевих стрічок
9 Зовнішній покрив


АСБл 3x120(ож)-10 кВ
ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у свинцевій оболонці, броньований сталевими стрічками
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:
Номінальна напруга кВ 10
Число і номінальний переріз струмопровідних жил мм 2 3 x 120
Товщина ізоляції між жилами 5.5 мм
Товщина ізоляції жила-оболонка 4 мм
Товщина оболонки мм 1.52
Тривало допустимі струмові навантаження *
• при прокладці в повітрі А 234
• при прокладці в грунті А 218
Діапазон робочих температур, ° С -50 . . . +50
Мінімальний радіус вигину при прокладці мм 750
Різниця рівнів по трасі прокладки, не більше 15 м
Зовнішній діаметр металевої оболонки (довідково) мм 38
Розрахунковий зовнішній діаметр кабелю (довідково) ** 50 мм
Маса кабелю (орієнтовно) кг/км 5120
Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах м, т
№ 16а: 410 • 2.4
№ 18: 460 • 2.8
№ 20: 740 • 4.4

Примітки: ЦІНИ УТОЧНЮЙТЕ.

УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .

Примітки: При замовленні будівельну довжину виробу необхідно погоджувати з виробником* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %
