АСБл 3х35 силовий кабель алюмінієвий 6 - 10 кВ - повний опис та технічні характеристики

АСБл 3х35 силовий кабель алюмінієвий 6 - 10 кВ

Виробник:	Україна ТБ
Модель:	1453877058
Наявність:	В наявності

5.00 грн.
5000 або більше 4.00 грн.

+380981292789

Замовлення тільки за телефоном

Опис
Характеристики

АСБл 3x35 10 кВ Кабель АСБл 10 кВ 3*35 Силовий кабель АСБл 10 кВ три жили на тридцять п'ять квадратів

ГОСТ 18410-73 Кабели силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у свинцевій оболонці, броньований сталевими лентамиКабели застосовуються для прокладки:• в землі (траншеях) з високою корозійною активністю без блукаючих струмів• в землі (траншеях) з середньою корозійною активністю, в т. ч. з наявністю блукаючих струмів• в шахтах, не небезпечних по газу і пилу• при наявності небезпеки механічних пошкоджень і відсутності розтягуючих зусиль в експлуатації

АСБл 3x35(ож)-10 ГОСТ 18410-73
Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у свинцевій оболонці, броньований сталевими стрічками

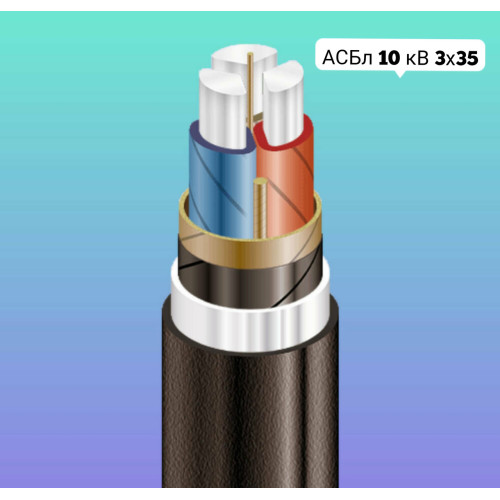

КОНСТРУКЦІЯ:
1	Алюмінієва струмопровідна жила
2	Паперова просочена ізоляція
3	Джгут з кабельного паперу
4	Поясна ізоляція
5	Екран з електропровідного паперу
6	Свинцева оболонка
7	Подушка під броню з шаром пластмасових стрічок
8	Броня з двох сталевих стрічок
9	Зовнішній покрив

АСБл 3x35(ож)-10
ГОСТ 18410-73

Кабелі силові з алюмінієвими струмопровідними жилами, з паперовою просоченою ізоляцією, у свинцевій оболонці, броньований сталевими стрічками

ТЕХНІЧНІ ХАРАКТЕРИСТИКИ:

Номінальна напруга

кВ

Число і номінальний переріз струмопровідних жил

мм²

3 x 35

Товщина ізоляції між жилами

мм

5.5

Товщина ізоляції жила-оболонка

мм

Товщина оболонки

мм

1.32

Тривало допустимі струмові навантаження *

• при прокладці в повітрі

106

• при прокладці в грунті

110

Діапазон робочих температур

° З

-50 . . . +50

Мінімальний радіус вигину при прокладці

мм

600

Різниця рівнів по трасі прокладки, не більше

Зовнішній діаметр металевої оболонки (довідково)

мм

Розрахунковий зовнішній діаметр кабелю (довідково) **

мм

Маса кабелю (орієнтовно)

кг/км

3120

Розрахункова будівельна довжина кабелю та маса брутто при поставці на барабанах

м, т

№ 16а:	630 • 2.2
№ 18:	720 • 2.7

Примітки: ЦІНИ УТОЧНЮЙТЕ. УВАГА! КАБЕЛЬ РІЖЕТЬСЯ І ВІДПРАВЛЯЄТЬСЯ ПО ПЕРЕДОПЛАТІ 30% -100% ВІД ВАРТОСТІ ЗАМОВЛЕННЯ АБО САМОВИВІЗ. ЧАС ВІДВАНТАЖЕННЯ В ПОРЯДКУ ЧЕРГИ. БЕЗ ПЕРЕДОПЛАТИ ТОВАР НЕ ВІДВАНТАЖУЄТЬСЯ .
При замовленні будівельну довжину виробу необхідно погоджувати з виробником
* Тривало допустимі струмові навантаження розраховані для наступних умов: температура повітря плюс 25 °С, температура ґрунту плюс 15 °С, питомий тепловий опір ґрунту 1.2 °К•м/Вт, глибина прокладання у ґрунті 0.7 м
** Можливе відхилення зовнішнього діаметра від розрахункового до ± 10 %

Default
броня	Броня з двох сталевих стрічок
вага кабеля в одному метрі	3,12 кг
Електрична напруга	6000 - 10000 вольт
зовнішній діаметр кабелю з оболонкою	40 мм
кількість жил	3
поясная ізоляція	Кабельний папір — спеціальні довговолокнисті стрічки з сульфатної целюлози. Каніфольно-масляний склад (хімічний компаунд) — суміш очищеного нафтового масла, каніфолі та петролатуму, якою цей папір повністю просочений.
січення кабеля	35 мм2
січеня жили	35 мм2 квадратних
Т У У	ГОСТ 18410-73
тип кабелю	силовий кабель алюмінієвий броньований для прокладання в землі маслонаповнений 6 кВ - 10 кВ
Товщина ізоляції жила-болочка	4 мм
товщина оболонки	1,35 мм
Ізоляція	Паперова просочена ізоляція
діапазон температур	° С -50 . . . +50
Жила	алюміній
Застосування	для прокладання в землі 10 кВ
зовнішня оболонка	багатошаровий пиріг, де верхнім видимим матеріалом є склопряжа або кабельна пряжа, просочена бітумним складом, або крейдований розчин (щоб кабелі не злипалися між собою).

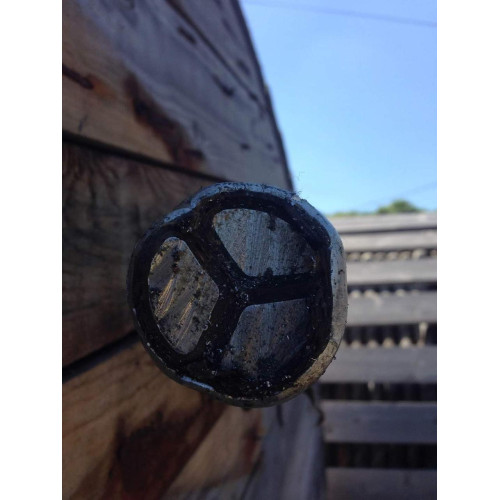

конструкція жили	моноліт сектор (трикутник)
Матеріал кабелю	Подушка під броню зі шаром пластмасових стрічок
Найменування	Силовий кабель АСБл 10 кВ три жили на тридцять п'ять квадратів
Область застосування	для прокладання: • в землі (раншах) із середньою корозійною активністю без блукальних струмів • за наявності небезпеки механічних пошкоджень без розтягувальних зусиль в експлуатації
Покриття кабелю	паперовою просоченою ізоляцією, у свинцевій оболонці, броньовані сталевими стрічками
товщина фазної ізоляції	5,5 мм
Гарантійний термін	36
Конструкція кабелю	Жорстка
Мінімальний радіус вигину під час прокладання	600 мм
Матеріал струмопровідної жили	Алюміній
Термін служби	25
Тип додаткового покриття	свинцева оболонка
Тип дроту	Силовий
Тип зовнішньої оболонки	Вологостійка
токове навантаження	110 A в грунті
Упаковка	барабан
