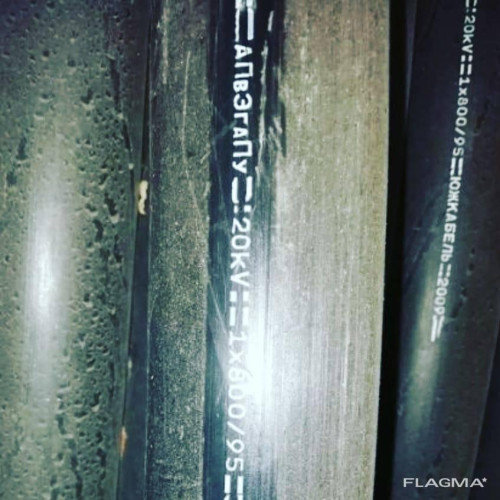

АПВЭГАПУ 35 1х185/50 Высоковольтный кабель Сшитый кабель Силовой кабель Кабель силовой - фото и характеристики


АПВЭГАПУ 35 1х185/50 Высоковольтный кабель Сшитый кабель Силовой кабель Кабель силовой

Бренд:Украина ТД
Модель: 1442546425
Наличие: В наличии

  • 5.00 грн.

+380981292789
Заказ только по телефону

АПвЭгаПу-35 1x185/50
ТУ У 31.3-00214534-017-2003
Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена
Кабелю этой марки соответствуют аналоги иностранного производства:
АПвПу2г (RU)
Технические требования к кабелям соответствуют IEC 60502-2
Кабели применяются для прокладки:
• в земле (траншеях)
• в сырых, частично затапливаемых помещениях
• в грунтах с повышенной влажностью
• в несудоходных водоемах
• на сложных участках трасс, в соответствии с ЕТУ
• в воздухе, в т.ч. в кабельных сооружениях, при условии обеспечения дополнительных средств противопожарной защиты
Возможно изготовление кабелей с экструдированным полупроводящим слоем по наружной оболочке
Возможно изготовление кабеля с однопроволочной токопроводящей жилой
Возможно изготовление кабеля с герметизированной токопроводящей жилой

АПвЭгаПу-35 1x185/50
ТУ У 31.3-00214534-017-2003Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена

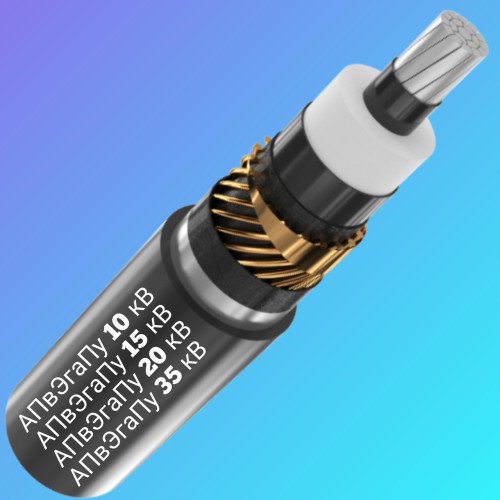

КОНСТРУКЦИЯ:

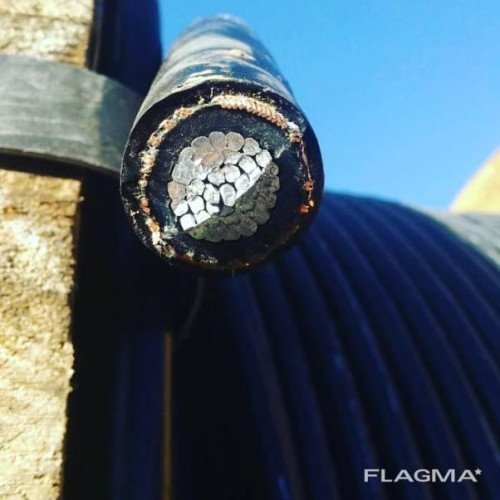

1Алюминиевая многопроволочная уплотненная токопроводящая жила

2Внутренний экструдированный полупроводящий слой

3Изоляция из сшитого полиэтилена

4Внешний экструдированный полупроводящий слой

5Слой обмотки полупроводящей водонабухающей лентой6Медный экран

7Слой обмотки полупроводящей водонабухающей лентой

8Алюмополимерная лента9Усиленная наружная оболочка из полиэтилена

АПвЭгаПу-35 1x185/50
ТУ У 31.3-00214534-017-2003
Кабели силовые с алюминиевыми ТПЖ, изоляцией из сшитого полиэтилена, продольной и поперечной герметизацией экрана и усиленной наружной оболочкой из полиэтилена
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 35
Максимальное напряжение кВ 42
Число и номинальное сечение токопроводящих жил мм 2 1 x 185
Толщина изоляции мм 8.6
Минимальное сечение экрана мм 2 25
Допустимый ток короткого замыкания по экрану минимального сечения кА 5.1
Максимально допустимый ток короткого замыкания по токопроводящей жиле кА 17.5
Длительно допустимые токовые нагрузки *
• при прокладке треугольником в воздухе А 424
• при прокладке плоскостью в воздухе А 504
• при прокладке треугольником в грунте А 317
• при прокладке плоскостью в грунте А 324
Уровень частичных разрядов при номинальном напряжении, не более пКл 6
Максимально допустимая температура жилы
• длительно ° С +90
• в аварийном режиме ° С +130
• при коротком замыкании ° С +250
Диапазон рабочих температур ° С -60 . . . +50
Минимальный радиус изгиба при прокладке мм 752
Расчетный наружный диаметр кабеля (справочно) ** мм 47
Масса кабеля (ориентировочно) кг/км 1880

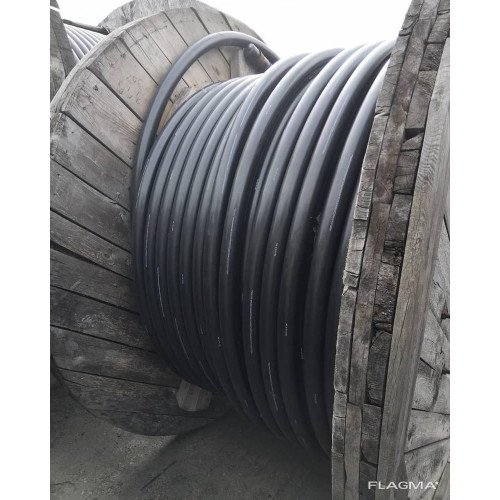

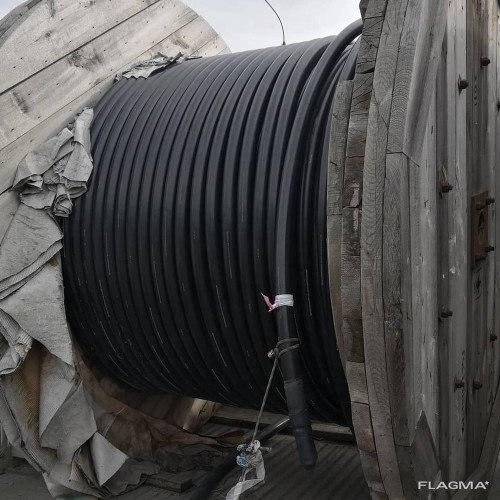

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№ 20аУД-60:  810 • 2.2
№ 22УД-60:  814 • 2.5

АПвЭгаПу 15 кВ



Число и номиналь-ное сечение жил, мм2 Номиналь-ное сечение экрана,* мм2 Наружный диаметр кабеля, мм Номиналь-ная толщина изоляции Масса кабеля, кг/км (ориенти-ровочно) Минималь-ный радиус изгиба при прокладке Допустимые токовые                   нагрузки *, А
при прокладке на воздухе при прокладке в земле
треуг. в плоск. треуг. в плоск.
1x70 16 31 4,5 910 465 224 266 220 229
1x70 25 31 4,5 990 465 224 266 220 229
1x70 35 32 4,5 1090 480 224 266 220 229
1x70 50 32 4,5 1210 480 224 266 220 229
1x95 16 33 4,5 1020 495 271 322 262 273
1x95 25 33 4,5 1100 495 271 322 262 273
1x95 35 33 4,5 1200 495 271 322 262 273
1x95 50 33 4,5 1330 495 271 322 262 273
1x120 16 34 4,5 1120 510 313 372 299 311
1x120 25 34 4,5 1200 510 313 372 299 311
1x120 35 34 4,5 1300 510 313 372 299 311
1x120 50 34 4,5 1420 510 313 372 299 311
1x150 25 36 4,5 1320 540 354 418 334 345
1x150 35 36 4,5 1420 540 354 418 334 345
1x150 50 36 4,5 1550 540 354 418 334 345
1x185 25 37 4,5 1470 555 408 481 379 390
1x185 35 38 4,5 1570 570 408 481 379 390
1x185 50 38 4,5 1690 570 408 481 379 390
1x240 25 40 4,5 1680 600 479 561 437 449
1x240 35 40 4,5 1780 600 479 561 437 449
1x240 50 40 4,5 1900 600 479 561 437 449
1x300 25 42 4,5 1900 630 549 641 494 504
1x300 35 42 4,5 2000 630 549 641 494 504
1x300 50 42 4,5 2120 630 549 641 494 504
1x400 35 45 4,5 2300 675 638 733 562 564
1x400 50 45 4,5 2430 675 638 733 562 564
1x500 35 49 4,5 2690 735 742 845 640 636
1x500 50 49 4,5 2820 735 742 845 640 636
1x630 35 52 4,5 3200 780 855 963 725 712
1x630 50 52 4,5 3320 780 855 963 725 712
1x630 95 53 4,5 3690 795 855 963 725 712
1x800 35 56 4,5 3870 840 980 1092 813 791
1x800 50 57 4,5 3990 855 980 1092 813 791



АПвЭгаПу 20 кВ

Число и номиналь-ное сечение жил, мм2 Номиналь-ное сечение экрана,* мм2 Наружный диаметр кабеля, мм Номиналь-ная толщина изоляции Масса кабеля, кг/км (ориенти-ровочно) Минималь-ный радиус изгиба при прокладке Допустимые токовые                   нагрузки *, А
при прокладке на воздухе при прокладке в земле
треуг. в плоск. треуг. в плоск.
1x70 16 33 5,5 1030 660 219 265 220 229
1x70 25 33 5,5 1110 660 219 265 220 229
1x70 35 34 5,5 1210 680 219 265 220 229
1x70 50 34 5,5 1330 680 219 265 220 229
1x95 16 35 5,5 1150 700 266 321 263 273
1x95 25 35 5,5 1230 700 266 321 263 273
1x95 35 35 5,5 1330 700 266 321 263 273
1x95 50 35 5,5 1450 700 266 321 263 273
1x120 16 36 5,5 1250 720 307 371 299 311
1x120 25 36 5,5 1330 720 307 371 299 311
1x120 35 36 5,5 1430 720 307 371 299 311
1x120 50 36 5,5 1550 720 307 371 299 311
1x150 25 38 5,5 1460 760 348 417 334 345
1x150 35 38 5,5 1560 760 348 417 334 345
1x150 50 38 5,5 1680 760 348 417 334 345
1x185 25 39 5,5 1610 780 402 480 379 390
1x185 35 40 5,5 1710 800 402 480 379 390
1x185 50 40 5,5 1830 800 402 480 379 390
1x240 25 42 5,5 1830 840 471 561 438 449
1x240 35 42 5,5 1930 840 471 561 438 449
1x240 50 42 5,5 2050 840 471 561 438 449
1x300 25 44 5,5 2060 880 541 641 494 504
1x300 35 44 5,5 2160 880 541 641 494 504
1x300 50 44 5,5 2280 880 541 641 494 504
1x400 35 47 5,5 2480 940 630 732 562 562
1x400 50 47 5,5 2600 940 630 732 562 562
1x500 35 51 5,5 2880 1020 733 844 640 634
1x500 50 51 5,5 3010 1020 733 844 640 634
1x630 35 54 5,5 3410 1080 845 963 723 710
1x630 50 54 5,5 3530 1080 845 963 723 710
1x800 35 58 5,5 4110 1160 969 1092 810 788
1x800 50 59 5,5 4210 1180 969 1092 810 788

АПвЭгаПу 35 кв



Число и номиналь-ное сечение жил, мм2 Номиналь-ное сечение экрана,* мм2 Наружный диаметр кабеля, мм Номиналь-ная толщина изоляции Масса кабеля, кг/км (ориенти-ровочно) Минималь-ный радиус изгиба при прокладке Допустимые токовые                      нагрузки *, А
при прокладке на воздухе при прокладке в земле
треуг. в плоск. треуг. в плоск.
1x70 16 40 9,0 1410 800 219 265 220 229
1x70 25 40 9,0 1490 800 219 265 220 229
1x70 35 41 9,0 1590 820 219 265 220 229
1x70 50 41 9,0 1710 820 219 265 220 229
1x95 16 42 9,0 1560 840 266 321 263 273
1x95 25 42 9,0 1630 840 266 321 263 273
1x95 35 42 9,0 1730 840 266 321 263 273
1x95 50 42 9,0 1850 840 266 321 263 273
1x120 16 43 9,0 1680 860 307 371 299 311
1x120 25 43 9,0 1740 860 307 371 299 311
1x120 35 43 9,0 1850 860 307 371 299 311
1x120 50 43 9,0 1970 860 307 371 299 311
1x150 25 45 9,0 1900 900 348 417 334 345
1x150 35 45 9,0 1990 900 348 417 334 345
1x150 50 45 9,0 2120 900 348 417 334 345
1x185 25 46 9,0 2060 920 402 480 379 390
1x185 35 47 9,0 2160 940 402 480 379 390
1x185 50 47 9,0 2280 940 402 480 379 390
1x240 25 49 9,0 2340 980 471 561 438 449
1x240 35 49 9,0 2440 980 471 561 438 449
1x240 50 50 9,0 2560 1000 471 561 438 449
Default
Гарантийный срок 36
Конструкция кабеля Жесткая
Срок службы 25
Тип внешней оболочки Влагостойкая
Тип провода Силовой
Упаковка Катушка
Цвет изоляции Черный
