ПРОВОД СИП 5 4х70 ASXSN 4х70 СИП 5 нг 4х70 – полное описание и технические характеристики

ПРОВОД СИП 5 4х70 ASXSN 4х70 СИП 5 нг 4х70

Бренд:	Украина ТД
Модель:	1444899136
Наличие:	В наличии

264.00 грн.
5000 или больше 258.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

СИП 5 нг 4х70 AsXSn 4*70 СИП 5 4х70 Кабель СИП 5 4*70 Провод СИП 5 4*70

Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения

Применяются для прокладки:• воздушных линий электропередачи (ВЛ) на напряжение до 0,6/1 кВ• ответвлений к вводам в жилые дома и хозяйственные пристройки

ТУ У 27.3-00214534-074:2013

Возможно изготовление провода с продольной герметизацией жилы водоблокирующими материалами

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке

СИП 5 нг 4х70 AsXSn 4*70 ТУ У 27.3-00214534-074:2013
Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения

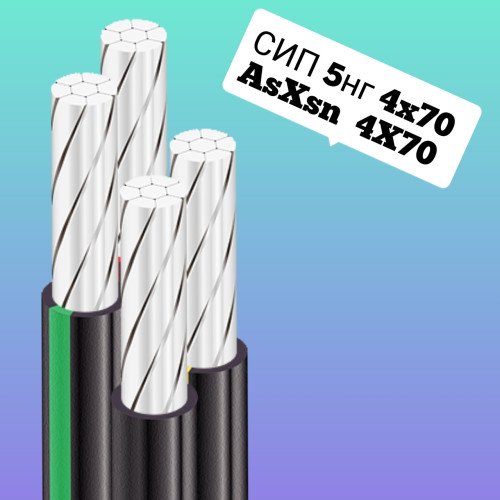

КОНСТРУКЦИЯ:
1	Алюминиевая многопроволочная уплотненная токопроводящая жила
2	Изоляция из полимерной композиции, не распространяющей горение

СИП 5 нг 4х70 AsXSn 4*70
ТУ У 27.3-00214534-074:2013

Провода самонесущие с изоляцией из полимерной композиции, не распространяющие горения

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

0.6 / 1

Число и номинальное сечение фазных токопроводящих жил

мм 2

4 x 70

Толщина фазной изоляции

мм

1.5

Допустимые токовые нагрузки *

• длительно

240

• при коротком замыкании (не более 1 с)

кА

6.5

Максимально допустимая температура жилы

• длительно

° С

+90

• при коротком замыкании (не более 5 с)

° С

+250

Диапазон рабочих температур

° С

-60 . . . +50

Допустимая температура прокладки (монтажа), не менее

° С

-20

Минимальный радиус изгиба при прокладке

мм

305

Расчетный наружный диаметр (справочно) **

мм

30.5

Масса (ориентировочно)

кг/км

930

Расчетная строительная длина и масса брутто при поставке на барабанах

м, т

№ 16а:	1120 • 1.3
№ 18:	1290 • 1.7
№ 20:	2060 • 2.6

Примечания: ЦЕНЫ УТОЧНЯЙТЕ. ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды плюс 25 °С, скорость ветра 0.6 м/с, интенсивность солнечного излучения 1000 Вт/м2
** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1.ФАЗНАЯ ТОКОПРОВОДЯЩАЯ ЖИЛА - алюминиевая многопроволочная уплотненная круглой формы.

2.ИЗОЛЯЦИЯ - композиция светостабилизированного сшитого полиэтилена не распространяющего горение

Число и номинальное сечение жил, мм2	Наружный диаметр провода, мм	Номинальная толщина изоляции,мм	Масса провода, кг/км (ориентировочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимая токовая нагрузка *, А	Допустимая токовая нагрузка при односекундном коротком замыкании*, кА


4х70	31,9	1,7	970	319	240	6,5
4х95	35,7	1,7	1270	357	300	8,8
4х120	38,9	1,7	1560	389	340	10,9
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды 25 °С, скорость ветра 0,6 м/с, интенсивность солнечного излучения 1000 Вт/м2

Default
вес кабеля в одном метре	0,93 кг
наружный диаметр кабеля в с оболочкой	32 мм
сечение жилы	70 мм2
сечение кабеля	70 мм2 квадратных
Электрическое напряжение	400 - 1000 Вольт
Гарантийный срок	36
Количество жил	4
Конструкция кабеля	Жесткая
Максимальная рабочая температура	50
Масса	0.93
Материал изоляции	Пластмасс
Материал оболочки	Самозатухающий полиэтилен
Минимальная рабочая температура	-50
Минимальный радиус изгиба	305
Минимальный радиус изгиба (мм)	319
Наличие изоляции	Да
Направление скрутки	Правое
Наружный диаметр	30
Номинальная токовая нагрузка, не более	240
Номинальное рабочее напряжение	1000
Применение	кабель для прокладки воздушных линий самонесущий
Сечение жилы	70
Скрутка жил	Да
Срок службы	25
Термоизоляция	Полиэтилен
Тип внешней оболочки	Огнестойкая
Тип провода	Монтажный
токовая нагрузка	240 А
токовая нагрузка	240 А
Упаковка	Катушка
Форма сечения	Круглая
Цвет	черный- красный- синий-зеленый-желтый-
Цвет изоляции	Черный
