СИП 4х70 СИП 4 4х70 провод - кабель – полное описание и технические характеристики

СИП 4х70 СИП 4 4х70 провод - кабель

Бренд:	Украина ТД
Модель:	1454299329
Наличие:	В наличии

362.00 грн.
5000 или больше 337.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

СИП-4 4x70 ПРОВОД СИП 4*70 ПРОВОД СИП ЧЕТЫРЕ ЖИЛЫ НА СЕМЬДЕСЯТ КВАДРАТ

Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена

Применяются для прокладки:

• воздушных линий электропередачи (ВЛ) на напряжение до 0,6/1 кВ

• ответвлений к вводам в жилые дома и хозяйственные пристройки

СИП-4 4x70 ТУ У 31.3-00214534-014-2002
Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена

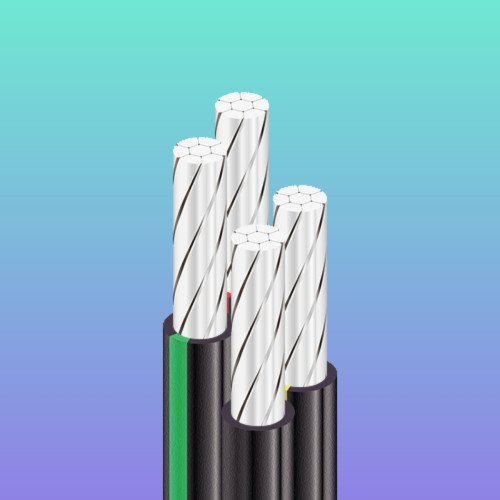

КОНСТРУКЦИЯ:
1	Алюминиевая многопроволочная уплотненная токопроводящая жила
2	Изоляция из светостабилизированного термопластичного полиэтилена

СИП-4 4x70

ТУ У 31.3-00214534-014-2002

Провода самонесущие с изоляцией из светостабилизированного термопластичного полиэтилена

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

0.6 / 1

Число и номинальное сечение фазных токопроводящих жил

мм 2

4 x 70

Толщина фазной изоляции

мм

1.8

Допустимые токовые нагрузки *

• длительно

180

• при коротком замыкании (не более 1 с)

кА

4.5

Максимально допустимая температура жилы

• длительно

° С

+70

• при коротком замыкании (не более 5 с)

° С

+135

Диапазон рабочих температур

° С

-60 . . . +50

Допустимая температура прокладки (монтажа), не менее

° С

-20

Минимальный радиус изгиба при прокладке

мм

319

Расчетный наружный диаметр (справочно) **

мм

31.9

Масса (ориентировочно)

кг/км

980

Расчетная строительная длина и масса брутто при поставке на барабанах

м, т

№ 16а:	990 • 1.2
№ 18:	1130 • 1.6
№ 20:	1810 • 2.4

Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды плюс 25 °С, скорость ветра 0.6 м/с, интенсивность солнечного излучения 1000 Вт/м2** Возможно отклонение наружного диаметра от расчетного до ± 10 %

Число и номинальное сечение жил, мм2	Наружный диаметр провода, мм	Номинальная толщина изоляции,мм	Масса провода, кг/км (ориентировочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимая токовая нагрузка *, А	Допустимая токовая нагрузка при односекундном коротком замыкании*, кА


2х16	14,4	1,3	130	144	75	1,0
2х25	17,0	1,3	190	170	95	1,6
2х35	19,0	1,3	250	190	115	2,3
2х50	22,0	1,5	330	220	140	3,2

4х16	17,4	1,3	260	174	75	1,0
4х25	20,5	1,3	380	205	95	1,6
4х35	22,9	1,3	500	229	115	2,3
4х50	26,6	1,5	670	266	140	3,2

4х70	31,9	1,7	950	319	180	4,5
4х95	36,0	1,7	1260	360	220	6,0
4х120	38,9	1,7	1540	389	250	5,9
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура окружающей среды 25 °С, скорость ветра 0,6 м/с, интенсивность солнечного излучения 1000 Вт/м2

Default
вес кабеля в одном метре	0,98 кг
наружный диаметр кабеля в с оболочкой	32 мм
сечение жилы	70 мм2
сечение кабеля	70 мм2 квадратных
Электрическое напряжение	400 - 1000 Вольт
Гарантийный срок	36
Изоляция	Изоляция из светостабилизированного термопластичного полиэтилена
Кабель сип 4х70	четырехжильный
Конструкция кабеля	Жесткая
Материал токопроводящей жилы	алюминий
Минимальный радиус изгиба (мм)	319
Наименование	СИП четыре жилы на семьдесят квадрат
Применение	кабель для прокладки воздушных линий самонесущий
провод сип 4х70	ЛЭП
сип 4 4х70	для прокладки воздушных линий
сип 4х70	светостабилизированного термопластичного полиэтилена
сип кабель 4х70	0,6/1 кВт
Срок службы	25
Тип внешней оболочки	Светотермостойкая
Тип провода	Монтажный
токовая нагрузка	180 А
токовая нагрузка	180 А
Упаковка	Катушка
Цвет	черный- красный- синий-зеленый-желтый-
Цвет изоляции	Черный
