ВВГ 3х6 – полное описание и технические характеристики

ВВГ 3х6

Бренд:	Украина ТД
Модель:	1446047728
Наличие:	В наличии

146.20 грн.
2000 или больше 140.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

ВВГ 3x6

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

Кабели применяются для прокладки:

• одиночной прокладкой

• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям:

• стойкость к распространению пламени при одиночной прокладке

ВВГ 3x6-1

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

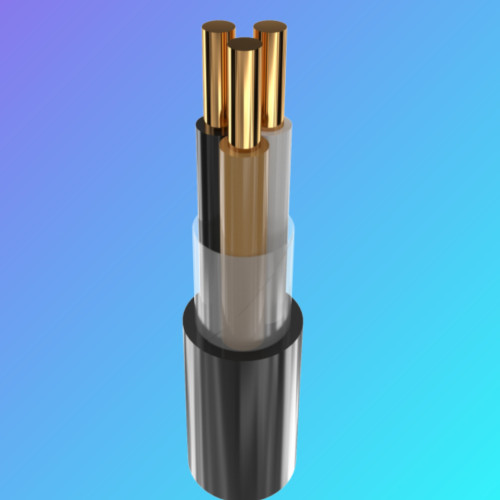

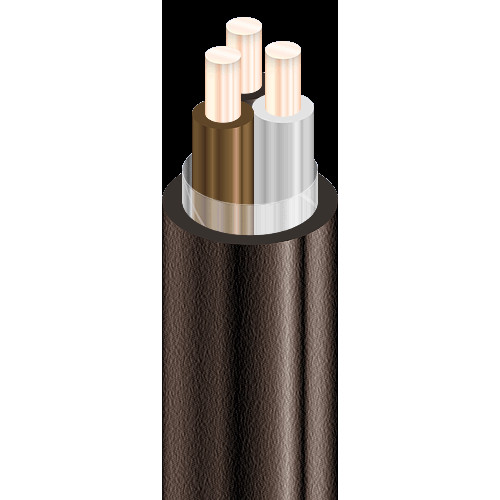

КОНСТРУКЦИЯ:

1 Медная токопроводящая жила

2 Изоляция из ПВХ пластиката

3 Обмотка ПЭТ пленкой

4 Наружная оболочка из ПВХ пластиката

ВВГ 3x6-1

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 3 x 6

Толщина фазной изоляции мм 1

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 46

• при прокладке в грунте А 59

Максимально допустимая температура жилы

• длительно ° С +70

• в аварийном режиме ° С +90

• при коротком замыкании ° С +160

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 112.5

Расчетный наружный диаметр кабеля (справочно) ** мм 15

Масса кабеля (ориентировочно) кг/км 280

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т

№ 12: 1450 • 0.5

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примечания:

При заказе строительную длину изделия необходимо согласовывать с изготовителем

* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м

** Возможно отклонение наружного диаметра от расчетного до ± 10 %

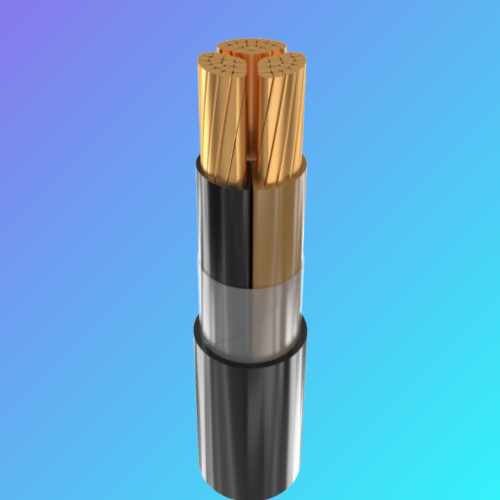

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, однопроволочная или многопроволочная , круглой формы

2. ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката

3. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).

4. ОБОЛОЧКА- из поливинилхлоридного пластиката (ПВХ), допускается повторение оболочкой формы скрутки

Число и номинальное сечение жил, мм2	Наружный диаметр кабеля, мм	Номинальная толщина изоляции,мм	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимые токовые нагрузки на переменном токе*, А

					при прокладке на воздухе	при прокладке в земле
ВВГ 3х1,5	8	0,6	100	60	21	27
ВВГ 3х2,5	9	0,6	150	68	27	36
ВВГ 3х4	11	0,7	210	83	36	47
ВВГ 3х6	12	0,7	280	90	46	59
ВВГ 3х10	14	0,9	440	105	63	79
ВВГ 3х16	16	0,9	630	120	84	102
ВВГ 3х25	22	1,1	930	165	112	133
ВВГ 3х35	24	1,1	1250	180	137	158
ВВГ 3х50	28	1,2	1650	210	167	187
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м

#ввгнгд #ввгнг #ввг #кабельмедный #проводмедный #увгнгд3х6 #ввгнгд3х4 #ввгнг3х6 #ввгнг3х4 #ввг3х4 #ввг3х6 #ввг3х10 #ввгнг3х10 #ввгнгд3х10 #силовойкабель #ввг3х25 #ввг3х35 #ввг3х50 #ввг3х70 #ввг3х95 #ввг3х120 #ввг3х150 #ввг3х185 #ввг3х240 #ввгнгд3х4 #ввгнгд3х6 #ввгнгд3х10 #ввгнгд3х16 #ввгнг3х4 #ввгнг3х6 #ввгнг3х10 #ввгнгд3х25 #ввгнгд3х35 #ввгнгд3х50 #ввгнгд3х70 #ввгнгд3х95 #ввгнгд3х120 #ввгнгд3х185 #ввгнгд3х240

Default
вес кабеля в одном метре	0,28 кг
квадратов	6
количество жил	3
Наружная оболочка	Наружная оболочка из ПВХ пластиката пониженной пожар опасности
наружный диаметр кабеля в с оболочкой	15 мм
сечение жилы	6 мм 2
сечение кабеля	6 мм2 квадратных
Т У У	ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
тип кабеля	силовой кабель медный в пвх оболочке
толщина фазной изоляции	0,7 мм
ту кабеля медного негорючего нг	ТУ У 31.3-00214534-018-2003
ту кабеля медного негорючего нгд	ТУ У 31.3-00214534-018-2003
Электрическое напряжение	400 - 600 - 1000 вольт
внутренняя оболочка (заполнения)	Внутренняя оболочка из пластика ПВХ пониженной огнеопасности
Гарантийный срок	36 месяцев
Жила	медная монолитная жила
Изоляция	ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката
Конструкция кабеля	Жесткая
Максимальна допустимая температура жилы	продолжалось ° С +70 • в аварийном режиме °С+90 • при коротком замыкании ° С +160 Диапазон рабочих температур °С -50. . . +50
Материал кабеля	Наружная оболочка из ПВХ пластиката
Минимальный радиус изгиба при прокладке	112 мм
Применение	Кабели применяются для прокладки: • одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Скрутка жил	три изолированных жил кабеля скручены вместе в один общий жгут
Срок службы	25 лет
Тип внешней оболочки	Влагостойкая
токовая нагрузка	59 А в земле 46 А в воздухе
Упаковка	бухта - барабан
Цвет	черный
