ВВГ 4х16 ВВГнг 4х16 ВВГ нгд 4х16 – полное описание и технические характеристики

ВВГ 4х16 ВВГнг 4х16 ВВГ нгд 4х16

Бренд:	Украина ТД
Модель:	1309575371
Наличие:	В наличии

5.00 грн.
5000 или больше 4.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

ВВГ 4x16

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

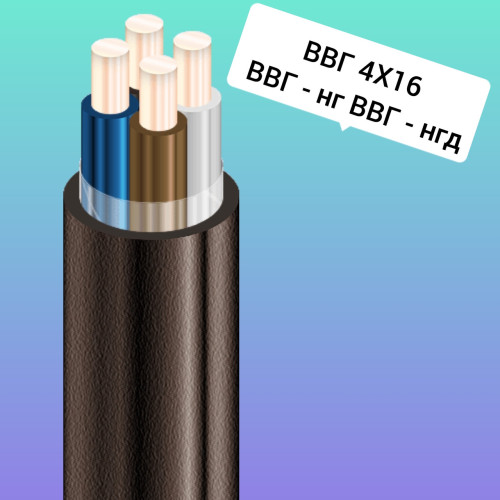

КОНСТРУКЦИЯ:

1 Медная токопроводящая жила

2 Изоляция из ПВХ пластиката

3 Наружная оболочка из ПВХ пластиката

ВВГ 4x16

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 4 x 16

Толщина фазной изоляции мм 1

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 78

• при прокладке в грунте А 94

Максимально допустимая температура жилы

• длительно ° С +70

• в аварийном режиме ° С +90

• при коротком замыкании ° С +160

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 150

Расчетный наружный диаметр кабеля (справочно) ** мм 20

Масса кабеля (ориентировочно) кг/км 760

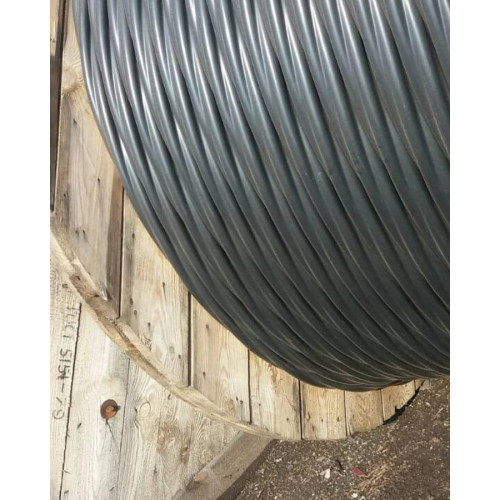

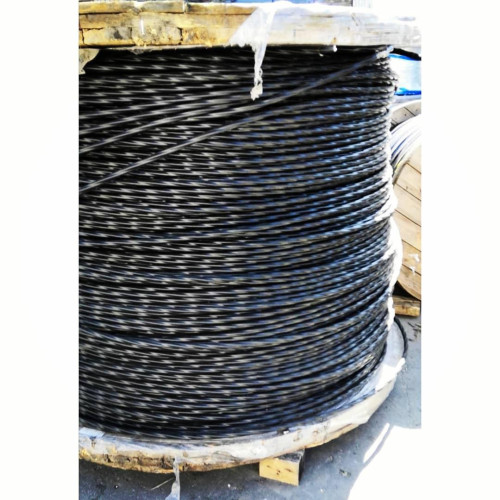

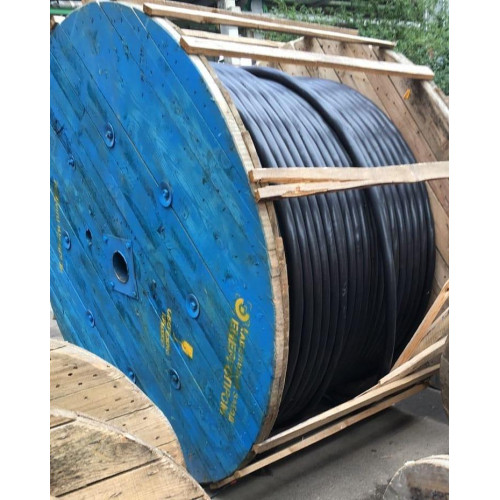

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т

№ 12: 820 • 0.7

№ 14: 1570 • 1.4

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем

* Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м

** Возможно отклонение наружного диаметра от расчетного до ± 10 %

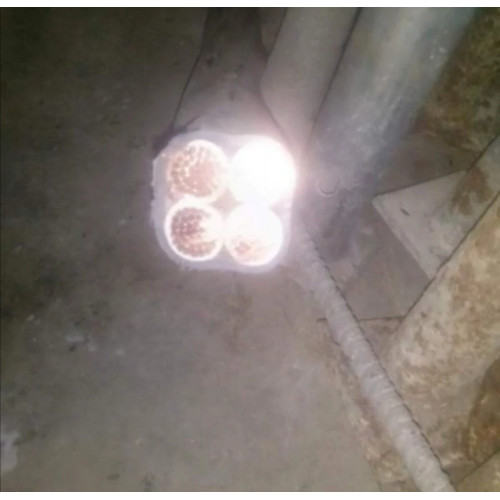

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, однопроволочная или многопроволочная , круглой формы

2. ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката

3. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).

4. ОБОЛОЧКА- из поливинилхлоридного пластиката (ПВХ),допускается повторение оболочкой формы скрутки

Число и номинальное сечение жил, мм2	Наружный диаметр кабеля, мм	Номинальная толщина изоляции,мм	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимые токовые нагрузки на переменном токе*, А

					при прокладке на воздухе	при прокладке в земле
ВВГ 4х1,5	9	0,6	130	68	20	25
ВВГ 4х2,5	10	0,6	180	75	25	33
ВВГ 4х4	12	0,7	260	90	33	44
ВВГ 4х6	13	0,7	350	98	43	55
ВВГ 4х10	16	0,9	550	120	59	73
ВВГ 4х16	18	0,9	800	135	78	95
ВВГ 4х25	24	1,1	1220	180	104	124
ВВГ 4х35	27	1,1	1610	203	127	147
ВВГ 4х50	31	1,2	2130	233	155	174
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м

#ВВГ #ВВГ4Х120 #ВВГ4Х150 #ВВГ4Х185 #ВВГ4Х240 #ВВГ4Х95 #ВВГ4Х70 #ВВГ4Х50 #ВВГ4Х35 #ВВГ4Х25 #ВВГ4Х16 #ВВГ2Х16

#ВВГнг #ВВГнг4Х120 #ВВГнг4Х150 #ВВГнг4Х185 #ВВГнг4Х240 #ВВГнг4Х95 #ВВГнг4Х70 #ВВГнг4Х50 #ВВГнг4Х35 #ВВГнг4Х25 #ВВГнг4Х16 #ВВГнг2Х16

#ВВГнгд #ВВГнгд4Х120 #ВВГнгд4Х150 #ВВГнгд4Х185 #ВВГнгд4Х240 #ВВГнгд4Х95 #ВВГнгд4Х70 #ВВГнгд4Х50 #ВВГнгд4Х35 #ВВГнгд4Х25 #ВВГнгд4Х16 #ВВГнгд2Х16

#АВВГ #АВВГ4Х120 #АВВГ4Х150 #АВВГ4Х185 #АВВГ4Х240 #АВВГ4Х95 #АВВГ4Х70 #АВВГ4Х50 #АВВГ4Х35 #АВВГ4Х25 #АВВГ4Х16 #АВВГ2Х16 #КАБЕЛЬ #КАБЕЛЬ_КУПИТЬ #КУПИТЬ_ПРОВОД #КУПИТЬКАБЕЛЬ #КАБЕЛЬЦЕНА #СИЛОВОЙКАБЕЛЬ #ПРОВОД #КУПИТЬПРОВОД

Default
вес кабеля в одном метре	0,76 кг
ГОСТ	ГОСТ 16442-80
ДСТУ	ДСТУ 4809:2007: ПБ100000000
ДСТУ нг	ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд	ДСТУ 4809:2007: ПБ123121000
Количество жил в общем кабеле	От 7 до 37 жил (в зависимости от маркоразмера кабеля).
Конструктивные элементы кабеля:	1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается
Конструкция токопроводящей жилы (на каждую фазу)	Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы).
наружный диаметр кабеля в с оболочкой	20 мм
сечение жилы	16 мм 2
сечение кабеля	16 мм квадратных
Т У У	ТУ У 31.3-00214534-048:2007
тип кабеля	силовой кабель медный
ту кабеля медного негорючего нг	ТУ У 31.3-00214534-018-2003
ту кабеля медного негорючего нгд	ТУ У 31.3-00214534-018-2003
Электрическое напряжение	400 - 1000 вольт
Гарантийный срок	36
Конструкция кабеля	Жесткая
Максимальна допустимая температура жилы	+70
Материал оболочки	Поливинилхлоридный пластикат
Материал токопроводящей жилы	Медь
Минимальный радиус изгиба (мм)	150
Наименование	кабель медный четыре жилы на шестнадцать квадрат
Применение	Кабели применяются для прокладки:• одиночной прокладкой• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Скрутка жил	четыре изолированных жил кабеля скручены вместе в один общий жгут
Срок службы	25
Тип внешней оболочки	Влагостойкая
Тип провода	Силовой
токовая нагрузка	78 А
толщина фазной изоляции	1 мм

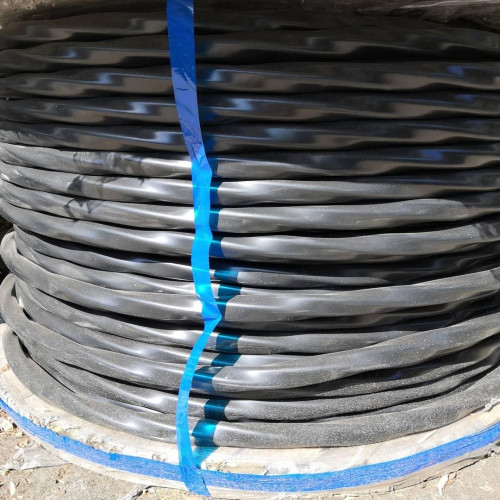

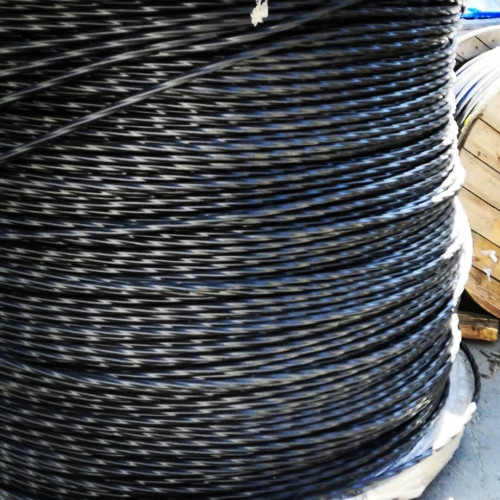

Упаковка	Катушка
Цвет изоляции	Черный
