ВВГ 5х25 Силовой кабель Кабель медный ВВГ нг 5х25 ВВГ нгд 5х25

ВВГ нгд 5x25 Кабель ВВГ нгд 5*25 Силовой кабель медный негорючий пять на двадцать пять квадрат

ТУ У 31.3-00214534-018-2003

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности

Кабели применяются для прокладки:

• в пучках

• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

• в пучках, в помещениях с большим скоплением людей

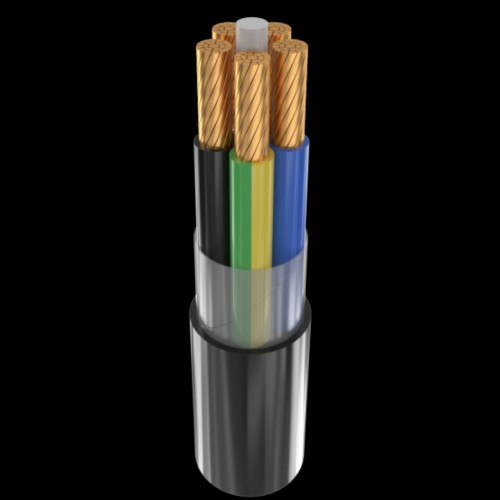

Возможно изготовление кабеля с многопроволочными токопроводящими жилами

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ123121000

Изделия данной марки отвечают требованиям:

• стойкость к распространению пламени при одиночной прокладке

• стойкость к распространению пламени при прокладке в пучках по категории А

• класс Тк3 по токсичности продуктов сгорания неметаллических элементов (показатель токсичности более 120 г/м3)

• класс ДТк1 по дымообразующей способности при тлении неметаллических элементов (коэффициент дымообразования от 50 до 500 м2/кг)

• класс ДПк2 по дымообразующей способности при горении (минимальный световой поток более 60 %)

• класс Кк1 по коррозионной активности продуктов сгорания неметаллических элементов (количество галогеноводородов менее 150 мг/г, рН менее 4.3, удельная электропроводность более 10 мкСм/мм)

ВВГ нгд 5x25

ТУ У 31.3-00214534-018-2003

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности

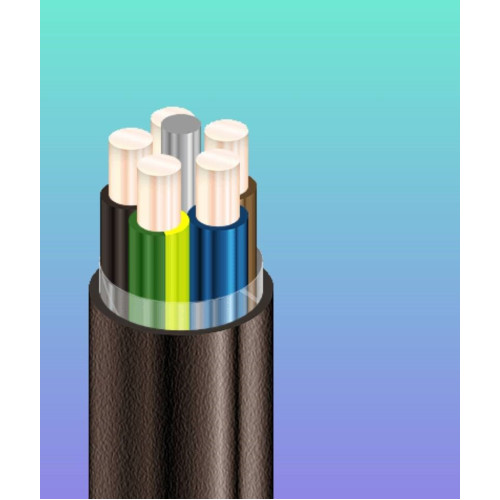

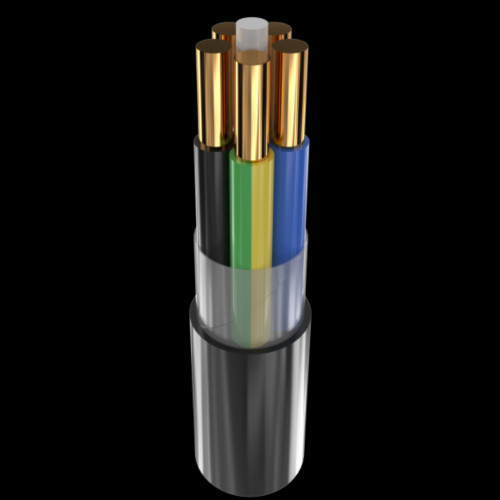

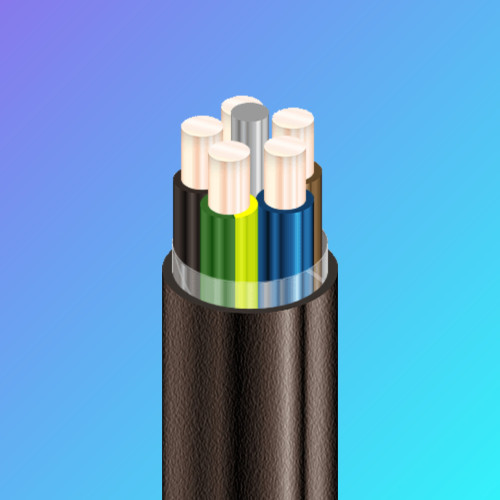

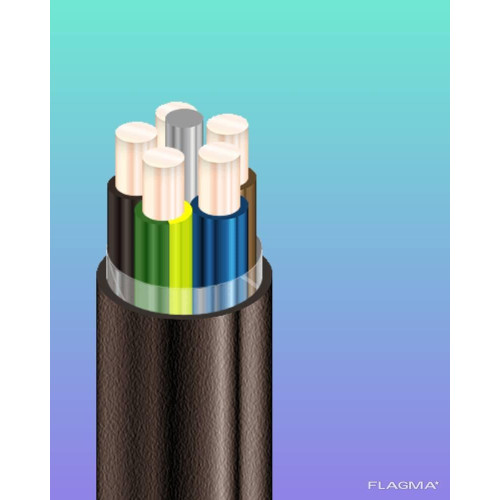

КОНСТРУКЦИЯ:

1 Медная токопроводящая жила

2 Изоляция из ПВХ пластиката пониженной пожароопасности

3 Жгут из ПВХ пластиката пониженной пожароопасности

4 Внутренняя оболочка из ПВХ пластиката пониженной пожароопасности

5 Наружная оболочка из ПВХ пластиката пониженной пожароопасности

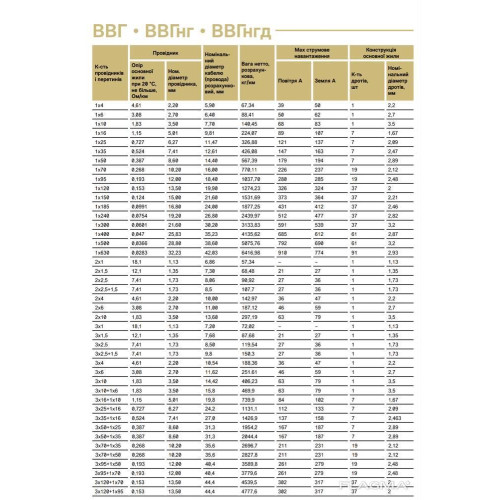

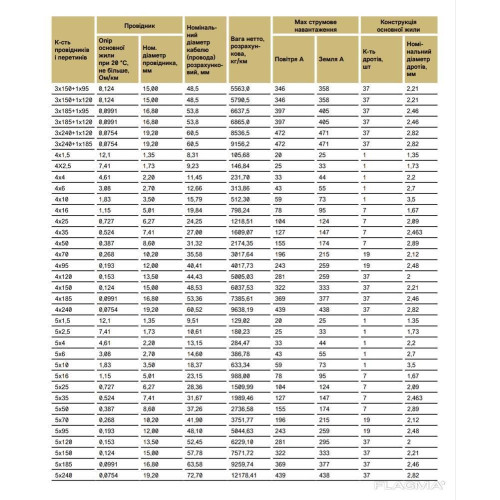

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 5 x 25

Толщина фазной изоляции мм 1.2

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 104

• при прокладке в грунте А 123

Максимально допустимая температура жилы

• длительно ° С +70

• в аварийном режиме ° С +90

• при коротком замыкании ° С +160

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 202.5

Расчетный наружный диаметр кабеля (справочно) ** мм 27

Масса кабеля (ориентировочно) кг/км 1480

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т № 14: 800 • 1.4

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примечания: При заказе строительную длину изделия необходимо согласовывать с изготовителем * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м ** Возможно отклонение наружного диаметра от расчетного до ± 10 %





1.ЖГУТ из поливинилхлоридного пластиката (ПВХ)

2.ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, однопроволочная или многопроволочная , круглой формы

3.ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката пониженной пожароопасности.

4.РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).

5.НАРУЖНАЯ ОБОЛОЧКА из поливинилхлоридного пластиката пониженной пожароопасности с низким дымо- и газовыделением, допускается повторение оболочкой формы скрутки
