ВВГ ВВГнг ВВГнгд 4х120 - полное описание и технические характеристики

ВВГ ВВГнг ВВГнгд 4х120

Бренд:	Украина ТД
Модель:	1309518714
Наличие:	В наличии

5 680.00 грн.
5000 или больше 5 112.00 грн.
10000 или больше 4 828.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

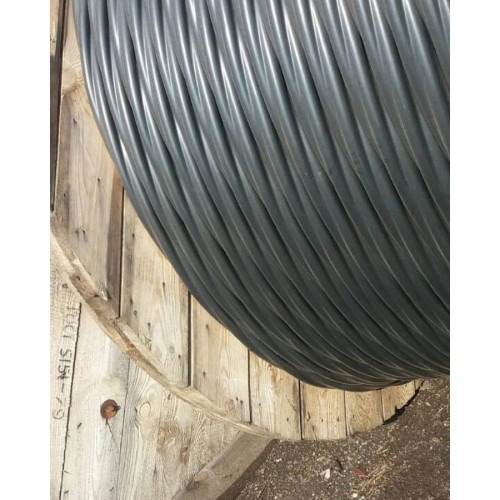

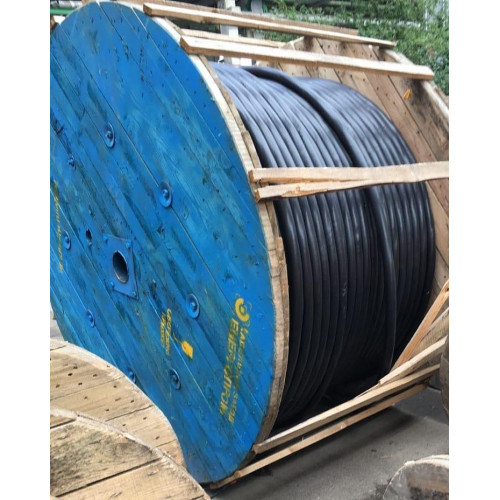

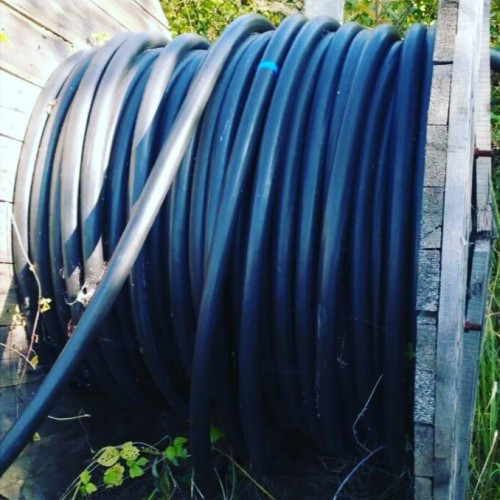

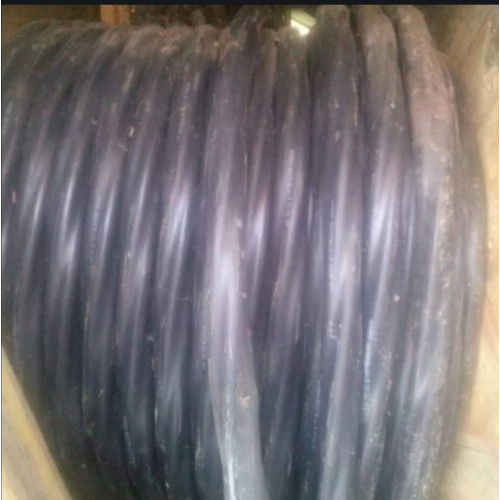

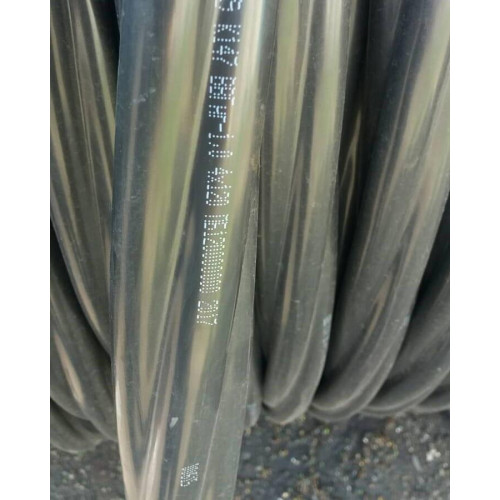

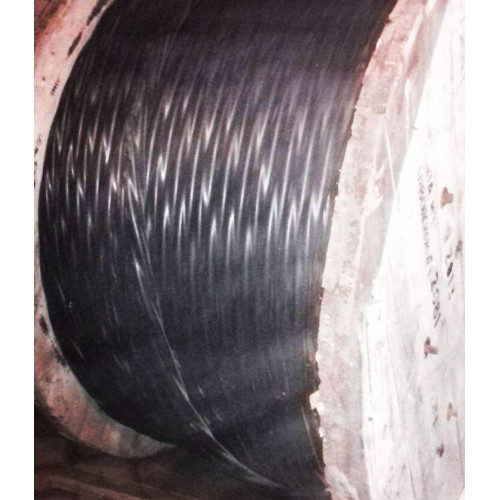

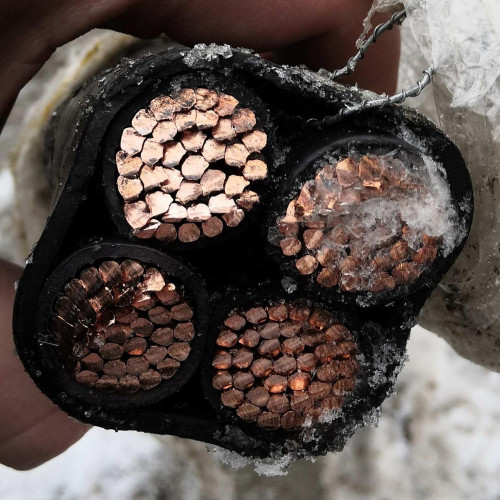

ВВГ 4x120 Кабель ВВГ 4*120 Силовой кабель медный четыре жилы на сто двадцать квадрат
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

Кабели применяются для прокладки:

• одиночной прокладкой

• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям:

• стойкость к распространению пламени при одиночной прокладке

ВВГ 4x120 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката
КОНСТРУКЦИЯ:

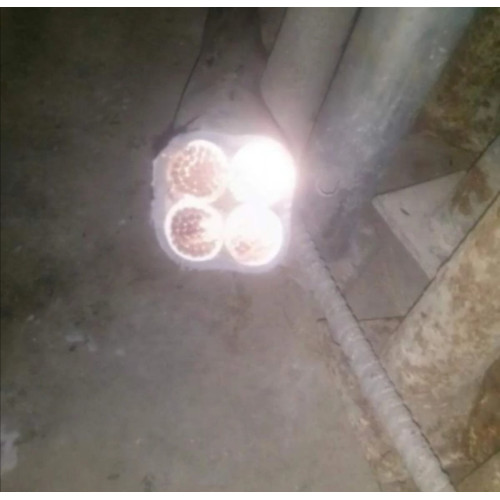

1	Медная многопроволочная уплотненная токопроводящая жила
2	Изоляция из ПВХ пластиката

3	Наружная оболочка из ПВХ пластиката

ВВГ 4x120
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

Число и номинальное сечение токопроводящих жил

мм²

4 x 120

Толщина фазной изоляции

мм

1.6

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе

280

• при прокладке в грунте

294

Максимально допустимая температура жилы

• длительно

° С

+70

• в аварийном режиме

° С

+90

• при коротком замыкании

° С

+160

Диапазон рабочих температур

° С

-50 . . . +50

Минимальный радиус изгиба при прокладке

мм

300

Расчетный наружный диаметр кабеля (справочно) **

мм

Масса кабеля (ориентировочно)

кг/км

5050

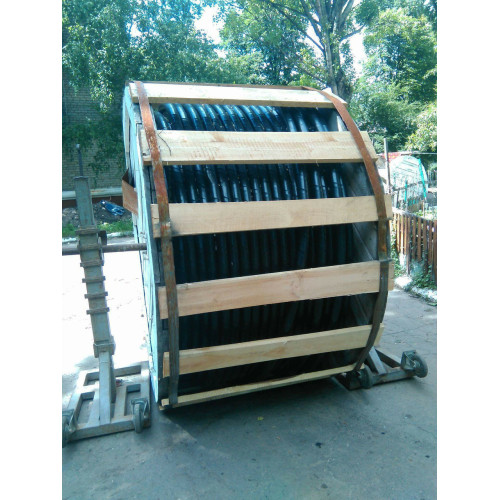

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах

м, т

№ 16а:	630 • 3.4
№ 18:	720 • 4.1
№ 20:	1160 • 6.5

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем

* Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м

** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, однопроволочная или многопроволочная , круглой или секторной формы

2. ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката

3. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).

4. ОБОЛОЧКА- из поливинилхлоридного пластиката (ПВХ),допускается повторение оболочкой формы скрутки

Число и номинальное сечение жил, мм2	Наружный диаметр кабеля, мм	Номинальная толщина изоляции,мм	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимые токовые нагрузки одножильных и многожильных кабелей на переменном токе*, А

					при прокладке на воздухе	при прокладке в земле
ВВГ 4*70	36	1,4	2990	270	196	215
ВВГ 4*95с	35	1,5	3940	263	243	259
ВВГ 4*120с	38	1,5	4810	285	281	295
ВВГ 4*150с	41	1,6	5890	308	322	333
ВВГ 4*185с	45	1,7	7320	338	369	377
ВВГ 4*240с	50	1,9	9220	375	439	438
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м

Максимальная мощность трехфазных медных кабелей (380 В, длина 100 метров)

Сечение кабеля, мм²	Длина линии, м	Допустимый ток (в воздухе), А	Мощность при (cos = 1.0) (активная), кВт	Мощность при (cos= 0.8) (двигатели), кВт	Потеря напряжения на 100 м (в Вольтах)	Потеря напряжения на 100 м (в % от 380 В)
4х16	100	75	49.4	39.5	~11.4 В	~3.0%
4х25	100	100	65.8	52.7	~9.1 В	~2.4%
4х35	100	125	82.3	65.8	~8.4 В	~2.2%
4х50	100	160	105.3	84.2	~7.6 В	~2.0%
4х70	100	205	134.9	107.9	~6.8 В	~1.8%
4х95	100	255	167.8	134.3	~6.1 В	~1.6%
4х120	100	295	194.2	155.3	~5.7 В	~1.5%
4х150	100	335	120.5	176.4	~5.3 В	~1.4%
4х185	100	385	253.4	202.7	~4.9 В	~1.3%
4х240	100	445	292.9	234.3

Default
вес кабеля в одном метре	5 кг
ГОСТ	ГОСТ 16442-80
ДСТУ	ДСТУ 4809:2007: ПБ100000000
ДСТУ нг	ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд	ДСТУ 4809:2007: ПБ123121000
Количество жил в общем кабеле	От 7 до 37 жил (в зависимости от маркоразмера кабеля).
Конструктивные элементы кабеля:	1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается
Конструкция токопроводящей жилы (на каждую фазу)	Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы).
сечение жилы	120 мм 2
сечение кабеля	120 мм квадратных
Т У У	ТУ У 31.3-00214534-048:2007
тип кабеля	силовой кабель медный
ту кабеля медного негорючего нг	ТУ У 31.3-00214534-018-2003
ту кабеля медного негорючего нгд	ТУ У 31.3-00214534-018-2003
Электрическое напряжение	1000 вольт
Гарантийный срок	36
Количество жил	4
Конструкция кабеля	Жесткая
Максимальна допустимая температура жилы	+70
Максимальная рабочая температура	50
Масса	5
Материал изоляции	Винил
Материал оболочки	Поливинилхлоридный пластикат
Материал токопроводящей жилы	Медь
Минимальная рабочая температура	-50
Минимальный радиус изгиба	300
Наименование	кабель медный четыре жилы на сто двадцать квадрат
Наличие изоляции	Да
Наружный диаметр	40
Номинальная токовая нагрузка, не более	294
Номинальное рабочее напряжение	1000
Применение	Кабели применяются для прокладки:• одиночной прокладкой• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Сечение жилы	120
Скрутка жил	четыре изолированных жил кабеля скручены вместе в один общий жгут
Срок службы	25
Термоизоляция	Поливинилхлорид
Тип внешней оболочки	Влагостойкая
Тип провода	Силовой
токовая нагрузка	281 А
толщина фазной изоляции	1,6 мм
Упаковка	Катушка
Форма сечения	Круглая
Цвет изоляции	Черный
