ВВГ 3x35-1 кВ ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение	кВ	1
Число и номинальное сечение токопроводящих жил	мм 2	3 x 35
Толщина фазной изоляции	мм	1.2
Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *
• при прокладке в воздухе	А	137
• при прокладке в грунте	А	158
Максимально допустимая температура жилы
• длительно	° С	+70
• в аварийном режиме	° С	+90
• при коротком замыкании	° С	+160
Диапазон рабочих температур	° С	-50 . . . +50
Минимальный радиус изгиба при прокладке	мм	180
Расчетный наружный диаметр кабеля (справочно) **	мм	24
Масса кабеля (ориентировочно)	кг/км	1170
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах	м, т	№ 14:  1090 • 1.5



Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

При заказе строительную длину изделия необходимо согласовывать с изготовителем

* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м

** Возможно отклонение наружного диаметра от расчетного до ± 10 %

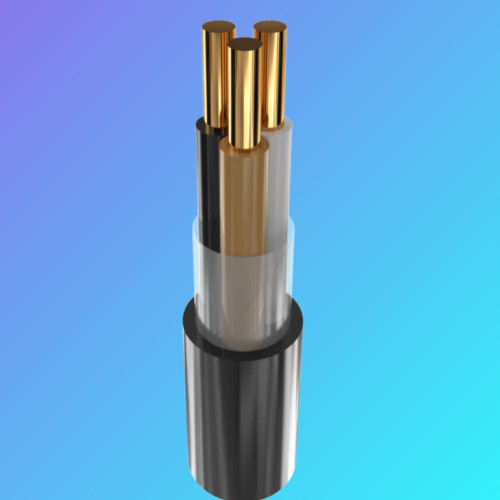

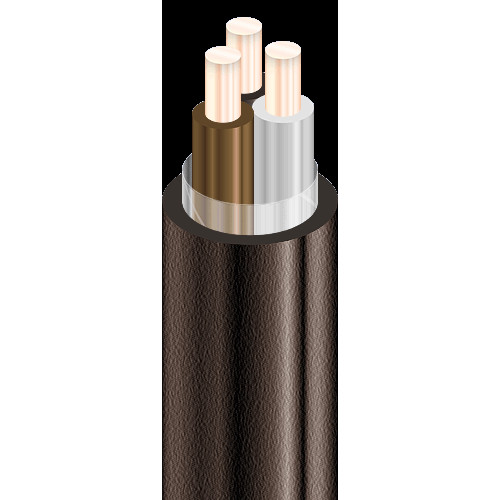

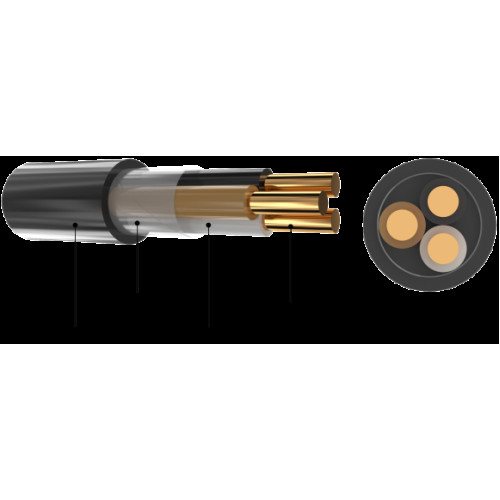

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, однопроволочная или многопроволочная , круглой формы

2. ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката

3. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).

4. ОБОЛОЧКА- из поливинилхлоридного пластиката (ПВХ), допускается повторение оболочкой формы скрутки

Число и номинальное сечение жил, мм2	Наружный диаметр кабеля, мм	Номинальная толщина изоляции,мм	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимые токовые нагрузки  на переменном токе*, А
					при прокладке на воздухе	при прокладке в земле
ВВГ 3х1,5	8	0,6	100	60	21	27
ВВГ 3х2,5	9	0,6	150	68	27	36
ВВГ 3х4	11	0,7	210	83	36	47
ВВГ 3х6	12	0,7	280	90	46	59
ВВГ 3х10	14	0,9	440	105	63	79
ВВГ 3х16	16	0,9	630	120	84	102
ВВГ 3х25	22	1,1	930	165	112	133
ВВГ 3х35	24	1,1	1250	180	137	158
ВВГ 3х50	28	1,2	1650	210	167	187
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м
