ВВГ 4х4 ВВГнг 4х4 ВВГ нгд 4х4 – полное описание и технические характеристики

ВВГ 4х4 ВВГнг 4х4 ВВГ нгд 4х4

Бренд:	Украина ТД
Модель:	1392229441
Наличие:	В наличии

192.00 грн.
5000 или больше 183.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

*ВВГ 4x4 Кабель медный четыре жилы на четыре квадрат ВВГ 44** ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката
Кабели применяются для прокладки:
• одиночной прокладкой
• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000
Изделия данной марки отвечают требованиям:
• стойкость к распространению пламени при одиночной прокладке

ВВГ 4x4 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

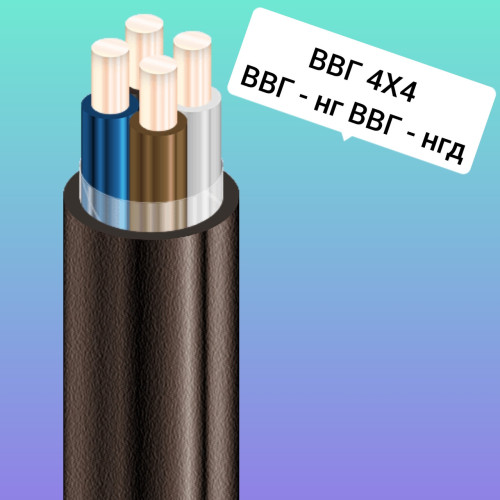

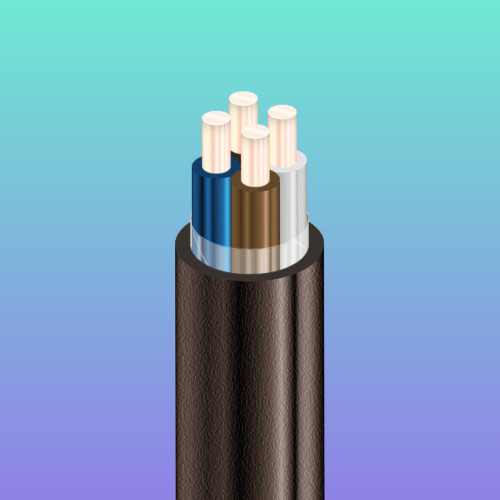

КОНСТРУКЦИЯ:
1	Медная токопроводящая жила
2	Изоляция из ПВХ пластиката
3	Обмотка ПЭТ пленкой
4	Наружная оболочка из ПВХ пластиката

ВВГ 4x4
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

Число и номинальное сечение токопроводящих жил

мм²

4 x 4

Толщина фазной изоляции

мм

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе

• при прокладке в грунте

Максимально допустимая температура жилы

• длительно

° С

+70

• в аварийном режиме

° С

+90

• при коротком замыкании

° С

+160

Диапазон рабочих температур

° С

-50 . . . +50

Минимальный радиус изгиба при прокладке

мм

112.5

Расчетный наружный диаметр кабеля (справочно) **

мм

Масса кабеля (ориентировочно)

кг/км

270

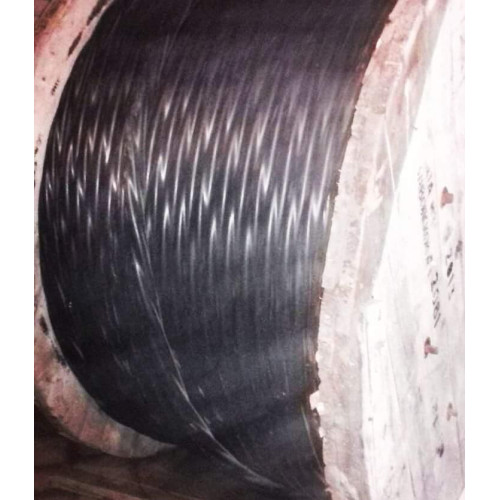

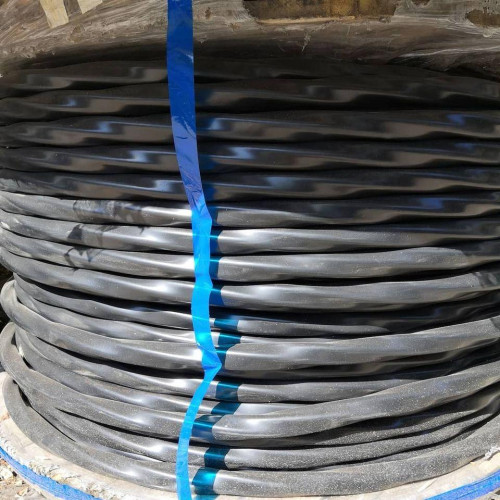

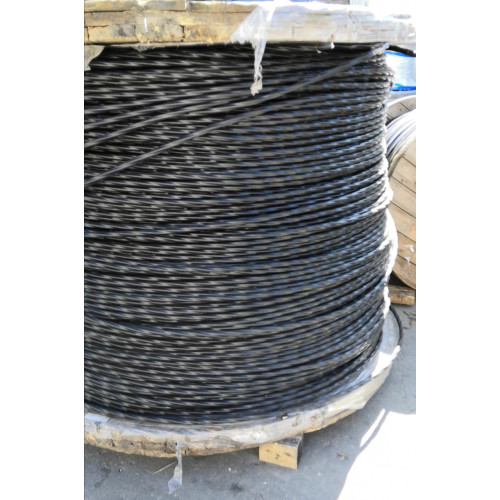

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах

м, т

№ 12:

1450 • 0.5

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м
** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, однопроволочная или многопроволочная , круглой формы

2. ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката

3. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).

4. ОБОЛОЧКА- из поливинилхлоридного пластиката (ПВХ),допускается повторение оболочкой формы скрутки

Число и номинальное сечение жил, мм2	Наружный диаметр кабеля, мм	Номинальная толщина изоляции,мм	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимые токовые нагрузки на переменном токе*, А

					при прокладке на воздухе	при прокладке в земле
ВВГ 4х1,5	9	0,6	130	68	20	25
ВВГ 4х2,5	10	0,6	180	75	25	33
ВВГ 4х4	12	0,7	260	90	33	44
ВВГ 4х6	13	0,7	350	98	43	55
ВВГ 4х10	16	0,9	550	120	59	73
ВВГ 4х16	18	0,9	800	135	78	95
ВВГ 4х25	24	1,1	1220	180	104	124
ВВГ 4х35	27	1,1	1610	203	127	147
ВВГ 4х50	31	1,2	2130	233	155	174
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м

#ВВГ #ВВГ4Х120 #ВВГ4Х150 #ВВГ4Х185 #ВВГ4Х240 #ВВГ4Х95 #ВВГ4Х70 #ВВГ4Х50 #ВВГ4Х35 #ВВГ4Х25 #ВВГ4Х16 #ВВГ2Х16 #ввг4х10 #ввг4х4 #ввг4х6 #ввг5х6 #ввг5х4 #ввг5х10 #ввг5х16 #ввг5х25 #ввг5х35 #ввг #ввгнг #ввгнгд #медныйкабель #силовойкабель

#ВВГнг #ВВГнг4Х120 #ВВГнг4Х150 #ВВГнг4Х185 #ВВГнг4Х240 #ВВГнг4Х95 #ВВГнг4Х70 #ВВГнг4Х50 #ВВГнг4Х35 #ВВГнг4Х25 #ВВГнг4Х16 #ВВГнг2Х16

#ВВГнгд #ВВГнгд4Х120 #ВВГнгд4Х150 #ВВГнгд4Х185 #ВВГнгд4Х240 #ВВГнгд4Х95 #ВВГнгд4Х70 #ВВГнгд4Х50 #ВВГнгд4Х35 #ВВГнгд4Х25 #ВВГнгд4Х16 #ВВГнгд2Х16

#аввг5х10 #аввг5х16 #аввг5х25 #аввг5х35 #аввг5х50 #аввг5х70 #аввг5х95 #аввг5х120 #аввг5х150 #аввг5х185 #аввг5х240 #ввг5х10 #ввг5х16 #вг5х25 #ввг5х35 #ввг5х50 #ввг5х70 #ввг5х95 #ввг5х120 #ввг5х150 #ввг5х185 #ввг5х240 #ввгнгд5х10 #ввгнгд5х16 #ввгнгд5х25 #ввгнгд5х35 #ввгнгд5х50 #ввгнгд5х70 #ввгнгд5х95 #ввгнгд5х120 #ввгнгд5х150 #ввгнгд5х185 #ввгнгд5х240 #аввгнгд5х10 #аввгнгд5х16 #аввгнгд5х25 #аввгнгд5х35 #аввгнгд5х50 #аввгнгд5х70 #аввгнгд5х95 #аввгнгд5х120 #аввгнгд5х150 #аввгнгд5х185

Default
вес кабеля в одном метре	0,27 кг
ГОСТ	ГОСТ 16442-80
ДСТУ	ДСТУ 4809:2007: ПБ100000000
ДСТУ нг	ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд	ДСТУ 4809:2007: ПБ123121000
квадратов	4
количество жил	4
Наружная оболочка	Наружная оболочка из ПВХ пластиката пониженной пожар опасности
наружный диаметр кабеля в с оболочкой	15 мм
сечение жилы	4 мм 2
сечение кабеля	4 мм2 квадратных
Т У У	ТУ У 31.3-00214534-048:2007
тип кабеля	силовой кабель медный в пвх оболочке
толщина фазной изоляции	0,7 мм
ту кабеля медного негорючего нг	ТУ У 31.3-00214534-018-2003
ту кабеля медного негорючего нгд	ТУ У 31.3-00214534-018-2003
Электрическое напряжение	400 - 600 - 1000 вольт
внутренняя оболочка (заполнения)	Внутренняя оболочка из пластика ПВХ пониженной огнеопасности
Гарантийный срок	36 месяцев
Жила	медная монолитная жила
Изоляция	ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката
Конструкция кабеля	Жесткая
Максимальна допустимая температура жилы	продолжалось ° С +70 • в аварийном режиме °С+90 • при коротком замыкании ° С +160 Диапазон рабочих температур °С -50. . . +50
Материал кабеля	Наружная оболочка из ПВХ пластиката
Материал токопроводящей жилы	Медь
Минимальный радиус изгиба при прокладке	111 мм
Применение	Кабели применяются для прокладки: • одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Скрутка жил	четыре изолированных жил кабеля скручены вместе в один общий жгут
Срок службы	25 лет
Тип внешней оболочки	Влагостойкая
Тип провода	Силовой
токовая нагрузка	43 А в земле 33 А в воздухе
Упаковка	бухта - барабан
Цвет	черный
Цвет изоляции	Черный
