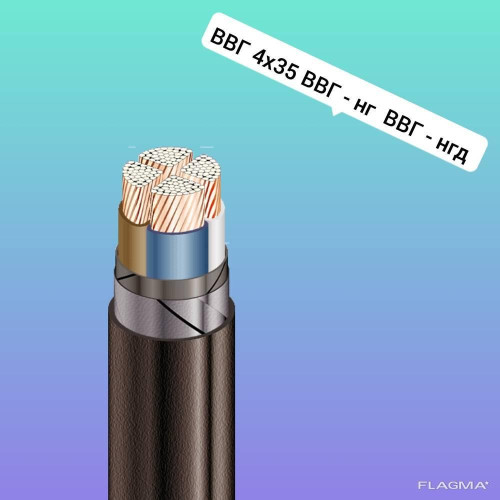

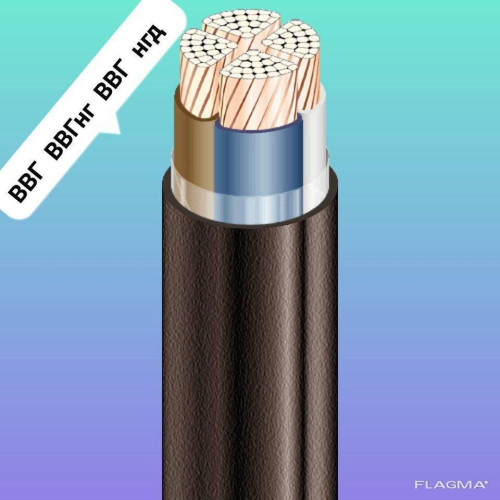

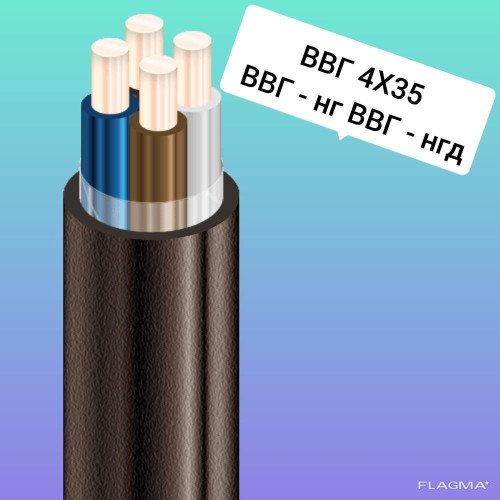

ВВГ 4*35  Силовой кабель медный четыре на тридцать пять квадрат

ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

Кабели применяются для прокладки:• одиночной прокладкой• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям:• стойкость к распространению пламени при одиночной прокладке

ВВГ 4x35-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

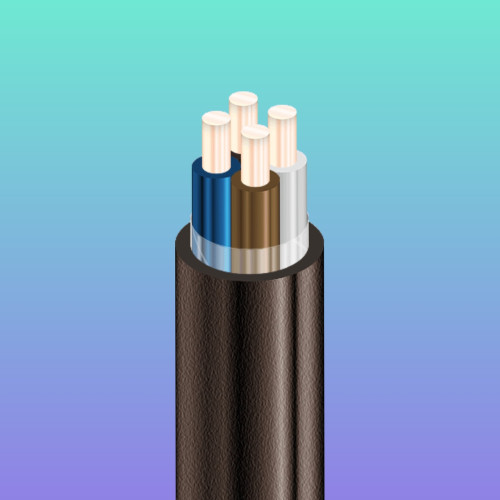

КОНСТРУКЦИЯ:

1 Медная токопроводящая жила

2 Изоляция из ПВХ пластиката

3 Обмотка ПЭТ пленкой

4 Наружная оболочка из ПВХ пластиката

ВВГ 4x35-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 4 x 35

Толщина фазной изоляции мм 1.2

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 127

• при прокладке в грунте А 146

Максимально допустимая температура жилы

• длительно ° С +70

• в аварийном режиме ° С +90

• при коротком замыкании ° С +160

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 202.5

Расчетный наружный диаметр кабеля (справочно) ** мм 27

Масса кабеля (ориентировочно) кг/км 1550

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т № 14: 800 • 1.4

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примечания: При заказе строительную длину изделия необходимо согласовывать с изготовителем * Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м ** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, однопроволочная или многопроволочная , круглой формы

2. ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката

3. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).

4. ОБОЛОЧКА- из поливинилхлоридного пластиката (ПВХ),допускается повторение оболочкой формы скрутки
