ВВГ 4х50 Силовой кабель Кабель медный – полное описание и технические характеристики

ВВГ 4х50 Силовой кабель Кабель медный

Бренд:	Украина ТД
Модель:	1471617917
Наличие:	В наличии

5.00 грн.
2000 или больше 4.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

*ВВГ 4x50 Кабель медный ВВГ 450 Силовой кабель четыре жилы на пятьдесят квадрат** ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката
Кабели применяются для прокладки:
• одиночной прокладкой
• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Возможно изготовление кабеля с многопроволочными токопроводящими жилами
Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000
Изделия данной марки отвечают требованиям:
• стойкость к распространению пламени при одиночной прокладке

ВВГ 4x50 1 кВ ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

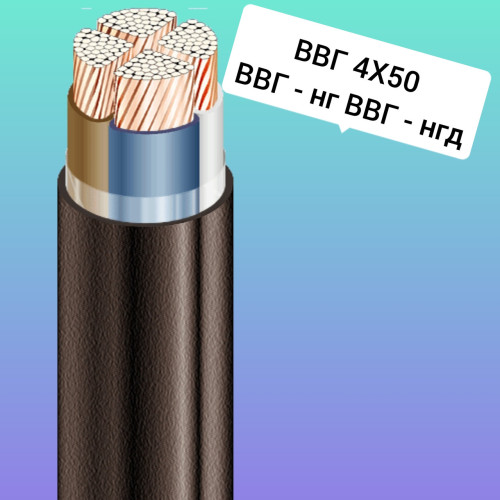

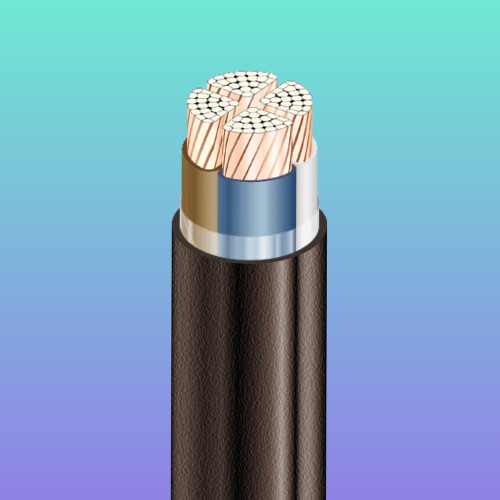

КОНСТРУКЦИЯ:
1	Медная токопроводящая жила
2	Изоляция из ПВХ пластиката

3	Наружная оболочка из ПВХ пластиката

ВВГ 4x50 1 кВ
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

Число и номинальное сечение токопроводящих жил

мм²

4 x 50

Толщина фазной изоляции

мм

1.4

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе

155

• при прокладке в грунте

173

Максимально допустимая температура жилы

• длительно

° С

+70

• в аварийном режиме

° С

+90

• при коротком замыкании

° С

+160

Диапазон рабочих температур

° С

-50 . . . +50

Минимальный радиус изгиба при прокладке

мм

225

Расчетный наружный диаметр кабеля (справочно) **

мм

Масса кабеля (ориентировочно)

кг/км

2050

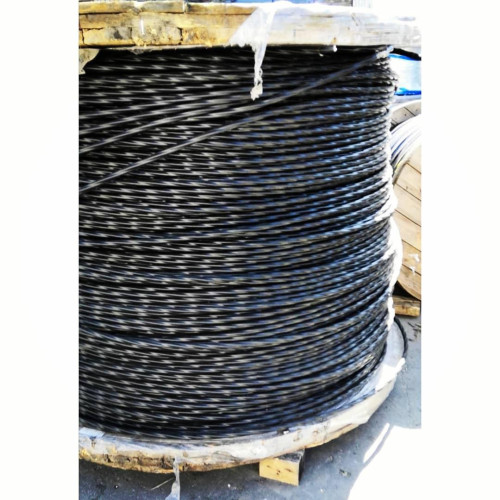

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах

м, т

№ 14:	700 • 1.6
№ 16а:	1120 • 2.6

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м
** Возможно отклонение наружного диаметра от расчетного до ± 10 %

Default
вес кабеля в одном метре	2 кг
ГОСТ	ГОСТ 16442-80
ДСТУ	ДСТУ 4809:2007: ПБ100000000
ДСТУ нг	ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд	ДСТУ 4809:2007: ПБ123121000
Количество жил в общем кабеле	От 7 до 37 жил (в зависимости от маркоразмера кабеля).
Конструктивные элементы кабеля:	1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается
Конструкция токопроводящей жилы (на каждую фазу)	Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы).
сечение жилы	50 мм 2
сечение кабеля	50 мм квадратных
Т У У	ТУ У 31.3-00214534-048:2007
тип кабеля	силовой кабель медный
ту кабеля медного негорючего нг	ТУ У 31.3-00214534-018-2003
ту кабеля медного негорючего нгд	ТУ У 31.3-00214534-018-2003
Электрическое напряжение	1000 вольт
Гарантийный срок	36
Количество жил	4
Максимальная рабочая температура	50
Масса	2
Материал изоляции	Винил
Материал оболочки	Поливинилхлоридный пластикат
Материал токопроводящей жилы	Медь
Минимальная рабочая температура	-50
Минимальный радиус изгиба	225
Наличие изоляции	Да
Наружный диаметр	30
Номинальная токовая нагрузка, не более	173
Номинальное рабочее напряжение	1000
Сечение жилы	50
Скрутка жил	четыре изолированных жил кабеля скручены вместе в один общий жгут
Срок службы	25
Термоизоляция	Поливинилхлорид
Тип внешней оболочки	Влагостойкая
Тип провода	Силовой
токовая нагрузка	155 А

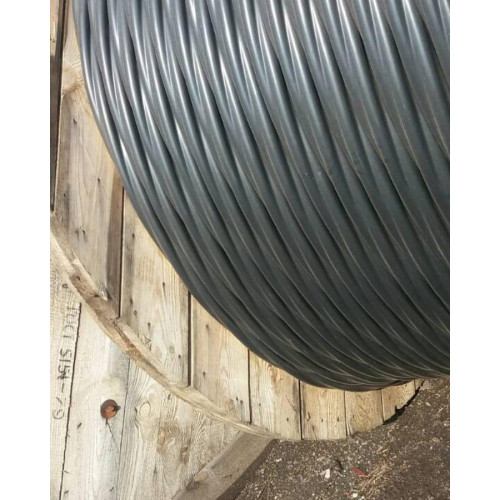

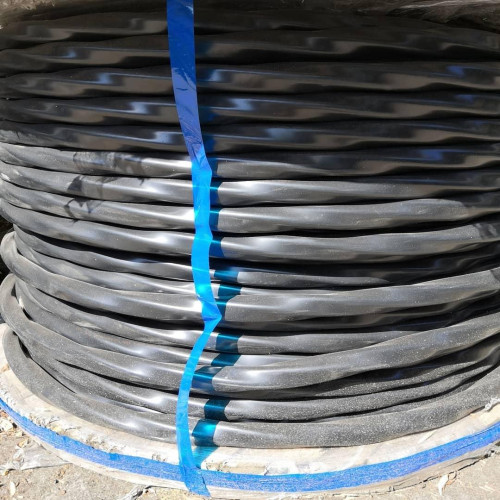

Упаковка	Катушка
Форма сечения	Круглая
Цвет изоляции	Черный
