ВВГ нгд 1х300 Силовой кабель 1*300 Кабель медный негорючий 1х300 – полное описание и технические характеристики

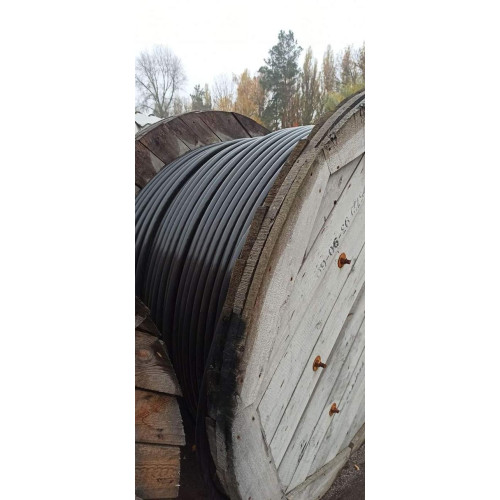

ВВГ нгд 1х300 Силовой кабель 1*300 Кабель медный негорючий 1х300

Бренд:	Украина ТД
Модель:	1471514340
Наличие:	В наличии

5.00 грн.
2000 или больше 4.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

*ВВГ нгд 1x300 ВВГ нгд 1300 Силовой кабель медный один на триста квадрат** ТУ У 31.3-00214534-018-2003
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности
Кабели применяются для прокладки:
• в пучках
• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
• в пучках, в помещениях с большим скоплением людей
Возможно изготовление кабеля с многопроволочными токопроводящими жилами
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ123121000
Изделия данной марки отвечают требованиям:
• стойкость к распространению пламени при одиночной прокладке
• стойкость к распространению пламени при прокладке в пучках по категории А
• класс Тк3 по токсичности продуктов сгорания неметаллических элементов (показатель токсичности более 120 г/м³)
• класс ДТк1 по дымообразующей способности при тлении неметаллических элементов (коэффициент дымообразования от 50 до 500 м²/кг)
• класс ДПк2 по дымообразующей способности при горении (минимальный световой поток более 60 %)
• класс Кк1 по коррозионной активности продуктов сгорания неметаллических элементов (количество галогеноводородов менее 150 мг/г, рН менее 4.3, удельная электропроводность более 10 мкСм/мм)

ВВГ нгд 1x300 1 кВ ТУ У 31.3-00214534-018-2003
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности

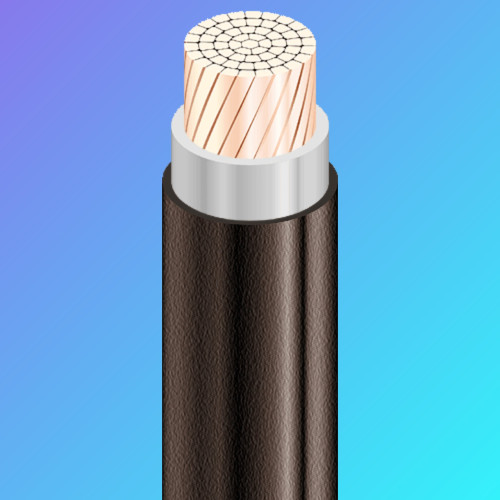

КОНСТРУКЦИЯ:
1	Медная токопроводящая жила
2	Изоляция из ПВХ пластиката пониженной пожароопасности
3	Наружная оболочка из ПВХ пластиката пониженной пожароопасности

ВВГ нгд 1x300 1 кВ
ТУ У 31.3-00214534-018-2003

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

Число и номинальное сечение токопроводящих жил

мм²

1 x 300

Толщина фазной изоляции

мм

2.4

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе

591

• при прокладке в грунте

539

Длительно допустимые токовые нагрузки на постоянном токе *

• при прокладке в воздухе

760

• при прокладке в грунте

845

Максимально допустимая температура жилы

• длительно

° С

+70

• в аварийном режиме

° С

+80

• при коротком замыкании

° С

+130

Диапазон рабочих температур

° С

-50 . . . +50

Минимальный радиус изгиба при прокладке

мм

310

Расчетный наружный диаметр кабеля (справочно) **

мм

Масса кабеля (ориентировочно)

кг/км

3240

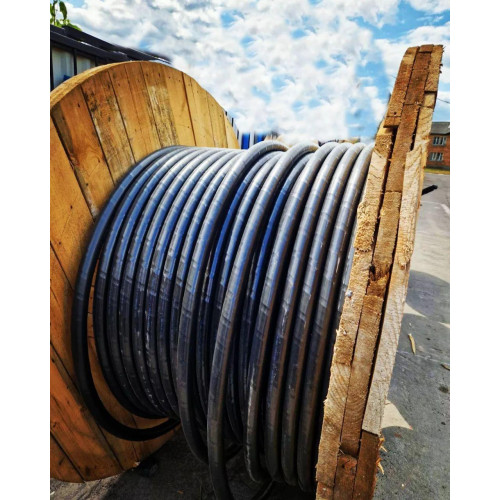

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах

м, т

№ 14:	610 • 2.2
№ 16а:	990 • 3.5

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примечания: При заказе строительную длину изделия необходимо согласовывать с изготовителем * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м ** Возможно отклонение наружного диаметра от расчетного до ± 10 %

#АВВГ1х70 #АВВГ1х50 #АВВГ1х35 #АВВГ1х25 #АВВГ1х16 #АВВГ1х95 #АВВГ1х120 #АВВГ1х150 #АВВГ1х185 #АВВГ1х240 #АВВГ1х300 #АВВГ1х400 #АВВГ1х500 #АВВГ1х630 #АВВГ1х800 #ВВГ1Х120 #ВВГ1Х150 #ВВГ1Х185 #ВВГ1Х240 #ВВГ1Х300 #ВВГ1Х400 #ВВГ1Х500 #ВВГ1Х630 #ВВГ1Х800 #ВВГ1Х95 #ВВГ1Х70 #ВВГ1Х50 #ВВГ1Х50 #ВВГ1Х35 #ВВГ1Х25 #ВВГ1Х16

Default
вес кабеля в одном метре	3,17 кг
ГОСТ	ГОСТ 16442-80
ДСТУ	ДСТУ 4809:2007: ПБ100000000
ДСТУ нг	ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд	ДСТУ 4809:2007: ПБ123121000
квадратов	300
количество жил	1
Наружная оболочка	Наружная оболочка из ПВХ пластиката пониженной пожар опасности
наружный диаметр кабеля в с оболочкой	31 мм
сечение жилы	300 мм 2
сечение кабеля	300 мм2 квадратных
Т У У	ТУ У 31.3-00214534-048:2007
тип кабеля	силовой кабель медный в пвх оболочке
толщина фазной изоляции	2,4 мм
ту кабеля медного негорючего нг	ТУ У 31.3-00214534-018-2003
ту кабеля медного негорючего нгд	ТУ У 31.3-00214534-018-2003
Электрическое напряжение	400 - 600 - 1000 вольт
внутренняя оболочка (заполнения)	Внутренняя оболочка из пластика ПВХ пониженной огнеопасности
Гарантийный срок	36 месяцев
Жила	медная многожильная жила
Изоляция	ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката
Количество жил	1
Конструкция кабеля	Жесткая
Максимальна допустимая температура жилы	продолжалось ° С +70 • в аварийном режиме °С+90 • при коротком замыкании ° С +160 Диапазон рабочих температур °С -50. . . +50
Максимальная рабочая температура	50
Масса	3.1
Материал изоляции	Винил
Материал кабеля	Наружная оболочка из ПВХ пластиката
Материал оболочки	Поливинилхлоридный пластикат
Материал токопроводящей жилы	Медь
Минимальная рабочая температура	-50
Минимальный радиус изгиба	310
Минимальный радиус изгиба при прокладке	310 мм
Наименование	Кабель медный негорючий ВВГ нгд один на триста квадрат
Наличие изоляции	Да
Наружный диаметр	31
Номинальное рабочее напряжение	1000
Применение	Кабели применяются для прокладки: • в пучках • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды • в пучках, в помещениях с большим скоплением людей
Сечение токопроводящей жилы	300 квадрат
Скрутка жил	да
Срок службы	25 лет
Термоизоляция	Поливинилхлорид
Тип внешней оболочки	Пониженная горючесть с пониженным дымогазовыделением
Тип провода	Силовой
токовая нагрузка	539 А в земле 591 А в воздухе
Токовые нагрузки	539 А
Упаковка	барабан
Форма сечения	Круглая
Цвет	черный
Цвет изоляции	Черный
