ВВГ нгд 5х16 Силовой кабель 5*16 Кабель медный 5х16

ВВГ 5x16  КАБЕЛЬ ВВГ 5*16 Кабель медный пять на шестнадцать квадрат

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

Кабели применяются для прокладки: • одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

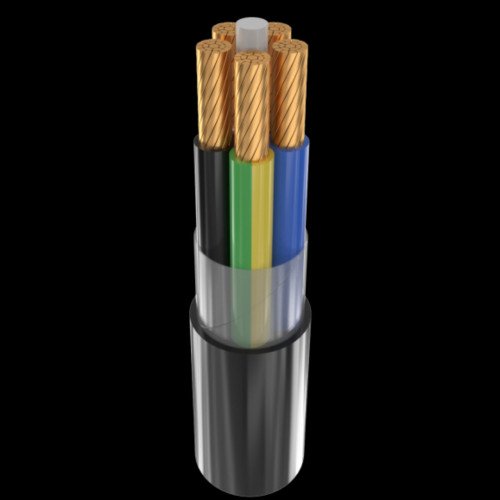

Возможно изготовление кабеля с многопроволочными токопроводящими жилами

Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям: • стойкость к распространению пламени при одиночной прокладке

ВВГ 5x16-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

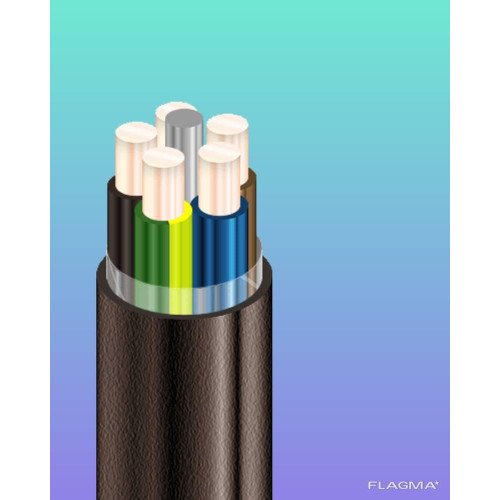

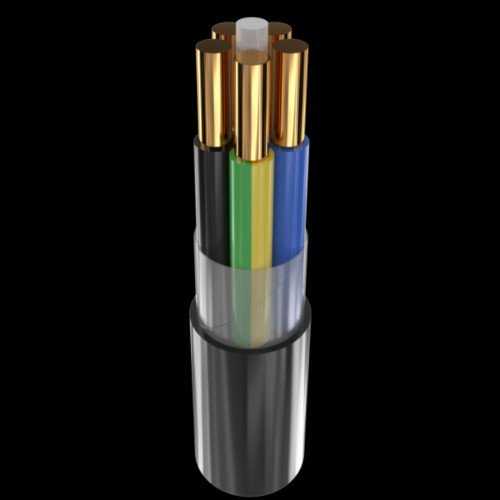

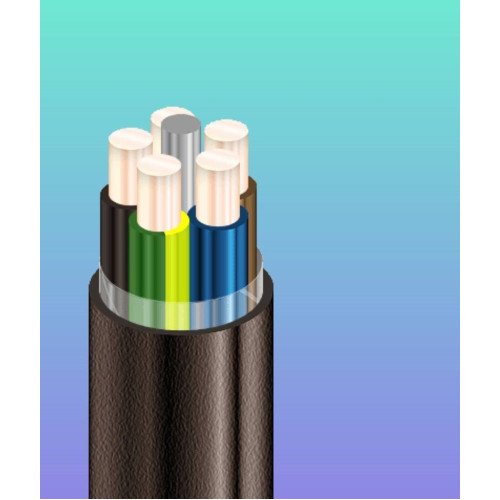

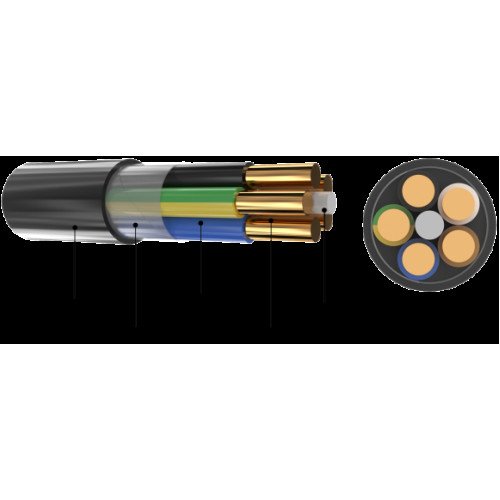

КОНСТРУКЦИЯ:

1 Медная токопроводящая жила

2 Изоляция из ПВХ пластиката

3 Жгут из ПВХ пластиката

4 Обмотка ПЭТ пленкой

5 Наружная оболочка из ПВХ пластиката

ВВГ 5x16-1 ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007 Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 5 x 16

Толщина фазной изоляции мм 1

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 78

• при прокладке в грунте А 94

Максимально допустимая температура жилы

• длительно ° С +70

• в аварийном режиме ° С +90

• при коротком замыкании ° С +160

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 165

Расчетный наружный диаметр кабеля (справочно) ** мм 22

Масса кабеля (ориентировочно) кг/км 960

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т № 14: 1300 • 1.4

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примечания: При заказе строительную длину изделия необходимо согласовывать с изготовителем * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м ** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1. ЖГУТ из поливинилхлоридного пластиката (ПВХ ).

2. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, однопроволочная или многопроволочная , круглой формы.

3. ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката.

4. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).

5. НАРУЖНАЯ ОБОЛОЧКА- из поливинилхлоридного пластиката, допускается повторение оболочкой формы скрутки.

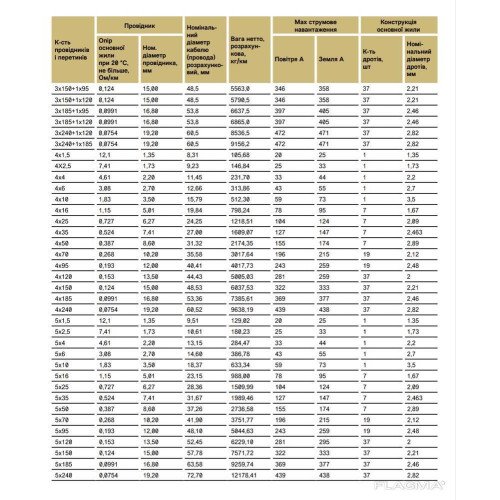

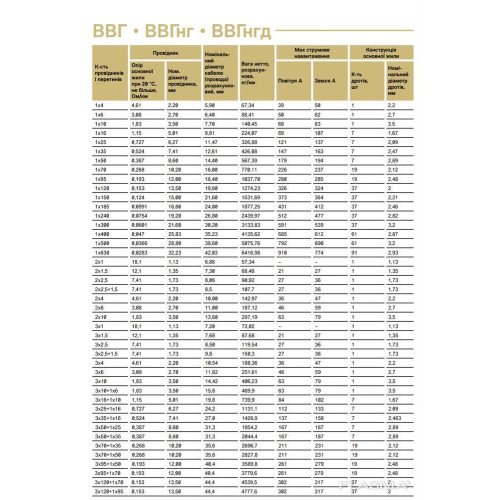

Число и номинальное сечение жил, мм2	Наружный диаметр кабеля, мм	Номинальная толщина изоляции,мм	Масса кабеля, кг/км (ориенти-ровочно)	Минималь-ный радиус изгиба при прокладке, мм	Длительно допустимые токовые нагрузки  на переменном токе*, А
					при прокладке на воздухе	при прокладке в земле
ВВГнгд 5х2,5	11	0,6	210	83	25	33
ВВГнгд 5х4	13	0,7	310	98	33	44
ВВГнгд 5х6	14	0,7	420	105	43	55
ВВГнгд 5х10	17	0,9	660	128	59	73
ВВГнгд 5х16	20	0,9	940	150	78	95
ВВГнгд 5х25	27	1,1	1500	203	104	124
ВВГнгд 5х35	30	1,1	1980	225	127	147
ВВГнгд 5х50	34	1,2	2660	255	155	174
* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м
