ВВГ 5х4 ВВГнг 5х4 ВВГ нгд 5х4 для одиночной прокладкой

ВВГ ВВГнг-LS ВВГнгд 5x4 Кабель медный пять жил на четыре квадрат ВВГ 5*4
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката
Кабели применяются для прокладки:
• одиночной прокладкой
• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000
Изделия данной марки отвечают требованиям:
• стойкость к распространению пламени при одиночной прокладке
ВВГ 5x4
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

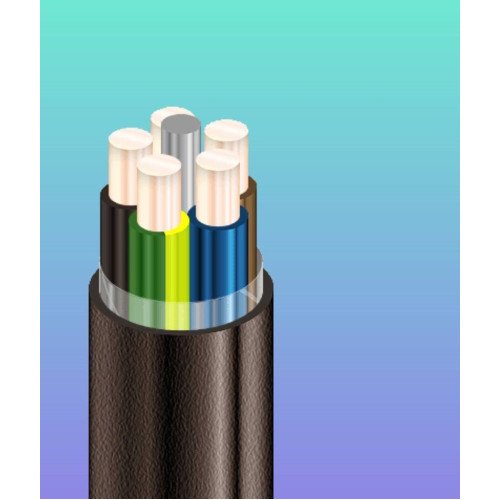

КОНСТРУКЦИЯ:
1 Медная токопроводящая жила
2 Изоляция из ПВХ пластиката
3 Жгут из ПВХ пластиката
4 Обмотка ПЭТ пленкой
5 Наружная оболочка из ПВХ пластиката
ВВГ 5x4
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката
Кабели применяются для прокладки:
• одиночной прокладкой
• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000
Изделия данной марки отвечают требованиям:
• стойкость к распространению пламени при одиночной прокладке
ВВГ 5x4
ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 5 x 4
Толщина фазной изоляции мм 1
Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *
• при прокладке в воздухе А 33
• при прокладке в грунте А 43
Максимально допустимая температура жилы
• длительно ° С +70
• в аварийном режиме ° С +90
• при коротком замыкании ° С +160
Диапазон рабочих температур ° С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 120
Расчетный наружный диаметр кабеля (справочно) ** мм 16
Масса кабеля (ориентировочно) кг/км 340
Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№ 12: 1280 • 0.5
Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1. ЖГУТ из поливинилхлоридного пластиката (ПВХ ).
2. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, однопроволочная или многопроволочная , круглой формы.
3. ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката.
4. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).
5. НАРУЖНАЯ ОБОЛОЧКА- из поливинилхлоридного пластиката, допускается повторение оболочкой формы скрутки.

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.
