ВВГ нг 3х6 – полное описание и технические характеристики

ВВГ нг 3х6

Бренд:	Украина ТД
Модель:	1446043704
Наличие:	В наличии

146.20 грн.
2000 или больше 140.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

ВВГнг 3x6

ТУ У 31.3-00214534-018-2003

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката пониженной горючести

Кабели применяются для прокладки:

• в пучках

• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ120000000

Изделия данной марки отвечают требованиям:

• стойкость к распространению пламени при одиночной прокладке

• стойкость к распространению пламени при прокладке в пучках по категории А

ВВГнг 3x6-1

ТУ У 31.3-00214534-018-2003

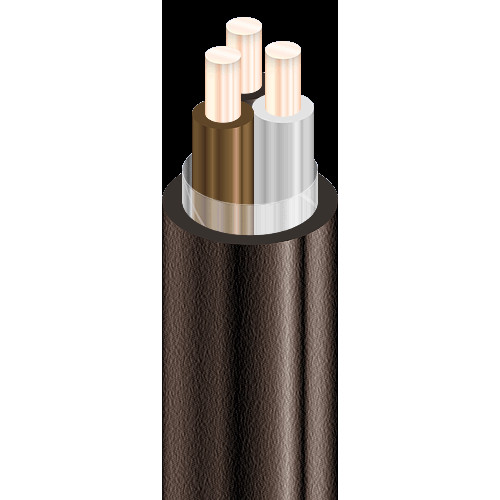

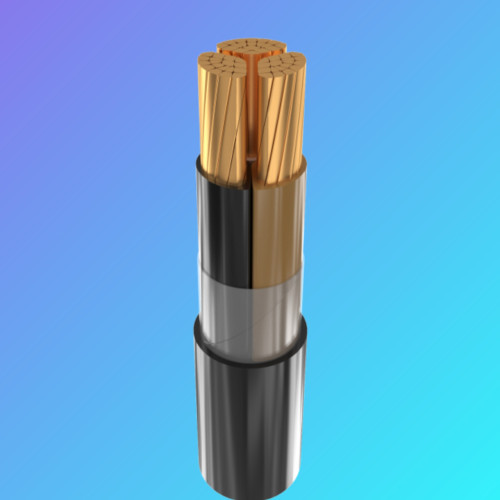

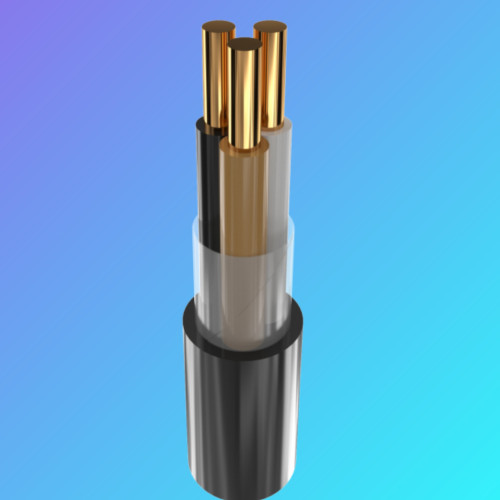

КОНСТРУКЦИЯ:

1 Медная токопроводящая жила

2 Изоляция из ПВХ пластиката

3 Обмотка ПЭТ пленкой

4 Наружная оболочка из ПВХ пластиката пониженной горючести

ВВГнг 3x6-1

ТУ У 31.3-00214534-018-2003

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 3 x 6

Толщина фазной изоляции мм 1

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 46

• при прокладке в грунте А 59

Максимально допустимая температура жилы

• длительно ° С +70

• в аварийном режиме ° С +90

• при коротком замыкании ° С +160

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 112.5

Расчетный наружный диаметр кабеля (справочно) ** мм 15

Масса кабеля (ориентировочно) кг/км 290

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т

№ 12: 1450 • 0.5

Примечания:

При заказе строительную длину изделия необходимо согласовывать с изготовителем

* Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м

** Возможно отклонение наружного диаметра от расчетного до ± 10 %

Default
вес кабеля в одном метре	0,28 кг
квадратов	6
количество жил	3
Наружная оболочка	Наружная оболочка из ПВХ пластиката пониженной пожар опасности
наружный диаметр кабеля в с оболочкой	15 мм
сечение жилы	6 мм 2
сечение кабеля	6 мм2 квадратных
Т У У	ГОСТ 16442-80,ТУ У 31.3-00214534-048:2007
тип кабеля	силовой кабель медный в пвх оболочке
толщина фазной изоляции	0,7 мм
ту кабеля медного негорючего нг	ТУ У 31.3-00214534-018-2003
ту кабеля медного негорючего нгд	ТУ У 31.3-00214534-018-2003
Электрическое напряжение	400 - 600 - 1000 вольт
внутренняя оболочка (заполнения)	Внутренняя оболочка из пластика ПВХ пониженной огнеопасности
Гарантийный срок	36 месяцев
Жила	медная монолитная жила
Изоляция	ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката
Конструкция кабеля	Жесткая
Максимальна допустимая температура жилы	продолжалось ° С +70 • в аварийном режиме °С+90 • при коротком замыкании ° С +160 Диапазон рабочих температур °С -50. . . +50
Материал кабеля	Наружная оболочка из ПВХ пластиката
Минимальный радиус изгиба при прокладке	112 мм
Применение	Кабели применяются для прокладки: • одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Скрутка жил	три изолированных жил кабеля скручены вместе в один общий жгут
Срок службы	25 лет
Тип внешней оболочки	Пониженная горючесть
Тип провода	Силовой
токовая нагрузка	59 А в земле 46 А в воздухе
Упаковка	бухта - барабан
Цвет	черный
