ВВГ нг 4х35 Силовой кабель Кабель медный негорючий – полное описание и технические характеристики

ВВГ нг 4х35 Силовой кабель Кабель медный негорючий

Бренд:	Украина ТД
Модель:	1471633363
Наличие:	В наличии

5.00 грн.
2000 или больше 4.00 грн.

+380981292789

Заказ только по телефону

Описание
Характеристики

*ВВГ нг 4x35 Кабель ВВГ нг 435 Силовой кабель медный негорючий четыре жилы на тридцать пять квадрат** ТУ У 31.3-00214534-018-2003
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката пониженной горючести
Кабели применяются для прокладки:
• в пучках
• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Возможно изготовление кабеля с многопроволочными токопроводящими жилами
Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ120000000
Изделия данной марки отвечают требованиям:
• стойкость к распространению пламени при одиночной прокладке
• стойкость к распространению пламени при прокладке в пучках по категории А

ВВГ нг 4x35 1 кВ ТУ У 31.3-00214534-018-2003
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката пониженной горючести

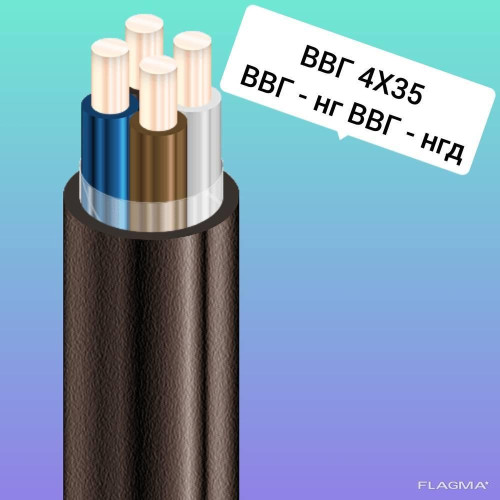

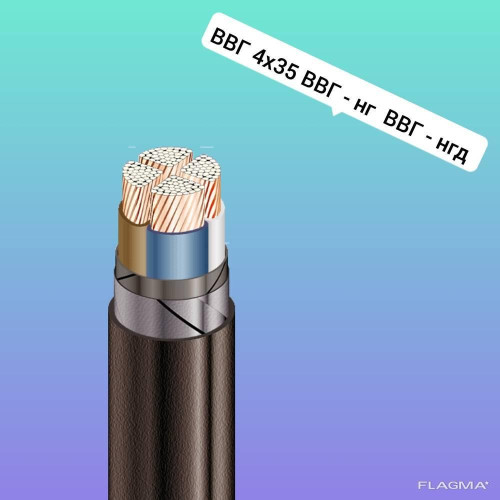

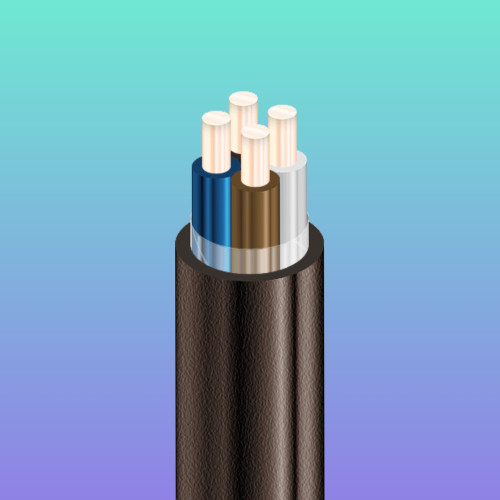

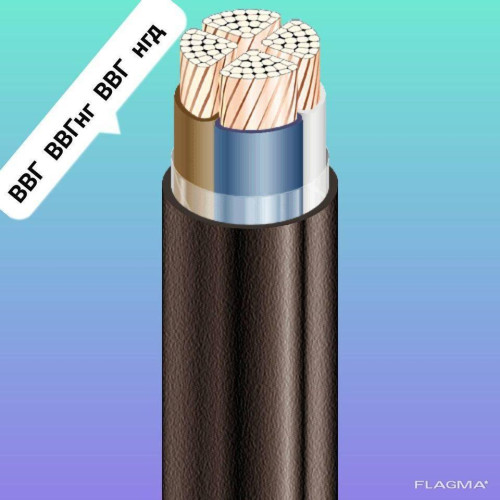

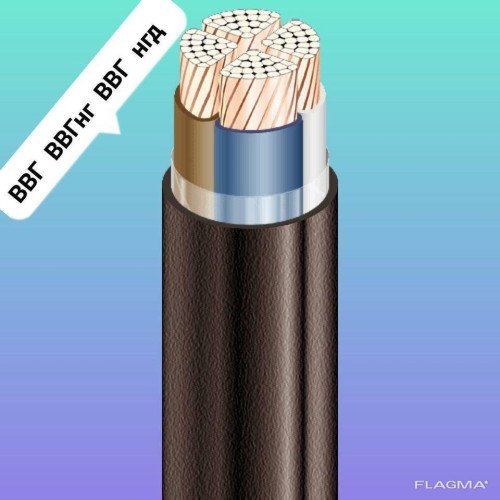

КОНСТРУКЦИЯ:
1	Медная токопроводящая жила
2	Изоляция из ПВХ пластиката
3	Обмотка ПЭТ пленкой
4	Наружная оболочка из ПВХ пластиката пониженной горючести

ВВГ нг 4x35 1 кВ
ТУ У 31.3-00214534-018-2003

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката пониженной горючести

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение

кВ

Число и номинальное сечение токопроводящих жил

мм²

4 x 35

Толщина фазной изоляции

мм

1.2

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе

127

• при прокладке в грунте

146

Максимально допустимая температура жилы

• длительно

° С

+70

• в аварийном режиме

° С

+90

• при коротком замыкании

° С

+160

Диапазон рабочих температур

° С

-50 . . . +50

Минимальный радиус изгиба при прокладке

мм

202.5

Расчетный наружный диаметр кабеля (справочно) **

мм

Масса кабеля (ориентировочно)

кг/км

1560

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах

м, т

№ 14:

800 • 1.4

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примечания: При заказе строительную длину изделия необходимо согласовывать с изготовителем * Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м ** Возможно отклонение наружного диаметра от расчетного до ± 10 %

#ВВГ #ВВГ4Х120 #ВВГ4Х150 #ВВГ4Х185 #ВВГ4Х240 #ВВГ4Х95 #ВВГ4Х70 #ВВГ4Х50 #ВВГ4Х35 #ВВГ4Х25 #ВВГ4Х16 #ВВГ2Х16 #2х10 #2х16 #4х16 #4х25 #4х35 #4х50 #4х70 #4х95 #4х120 #4х150 #4х185 #4х240

Default
вес кабеля в одном метре	1,6 кг
ГОСТ	ГОСТ 16442-80
ДСТУ	ДСТУ 4809:2007: ПБ100000000
ДСТУ нг	ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд	ДСТУ 4809:2007: ПБ123121000
Количество жил в общем кабеле	От 7 до 37 жил (в зависимости от маркоразмера кабеля).
Конструктивные элементы кабеля:	1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается
Конструкция токопроводящей жилы (на каждую фазу)	Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы).
наружный диаметр кабеля в с оболочкой	27 мм
сечение жилы	35 мм 2
сечение кабеля	35 мм квадратных
Т У У	ТУ У 31.3-00214534-048:2007
тип кабеля	силовой кабель медный
ту кабеля медного негорючего нг	ТУ У 31.3-00214534-018-2003
ту кабеля медного негорючего нгд	ТУ У 31.3-00214534-018-2003
Электрическое напряжение	400 - 1000 вольт
Гарантийный срок	36
Конструкция кабеля	Жесткая
Максимальна допустимая температура жилы	+70
Материал токопроводящей жилы	Медь
Минимальный радиус изгиба (мм)	202
Наименование	кабель медный негорючий четыре жилы на тридцать пять квадрат
Применение	Кабели применяются для прокладки: • в пучках • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды • в пучках, в помещениях с большим скоплением людей
Скрутка жил	четыре изолированных жил кабеля скручены вместе в один общий жгут
Срок службы	25
Тип внешней оболочки	Пониженная горючесть
Тип провода	Силовой
токовая нагрузка	127 А
толщина фазной изоляции	1,2 мм
Упаковка	Катушка
Цвет изоляции	Черный
