ВВГ нг 4x16 – полное описание и технические характеристики


ВВГ нг 4x16

Бренд:Украина ТД
Модель: 1471069126
Наличие: В наличии

  • 5.00 грн.

  • 2000 или больше 4.00 грн.
+380981292789
Заказ только по телефону



ВВГ нг 4x16
ТУ У 31.3-00214534-018-2003
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката пониженной горючести
Кабели применяются для прокладки:
• в пучках
• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды
Возможно изготовление кабеля с многопроволочными токопроводящими жилами
Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката
Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ120000000
Изделия данной марки отвечают требованиям:
• стойкость к распространению пламени при одиночной прокладке
• стойкость к распространению пламени при прокладке в пучках по категории А





ВВГ нг 4x16
ТУ У 31.3-00214534-018-2003
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката пониженной горючести

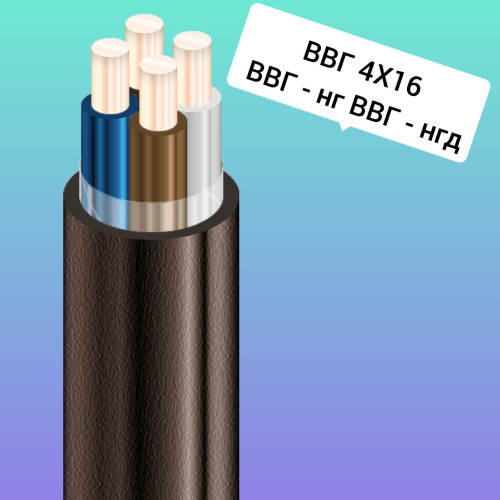

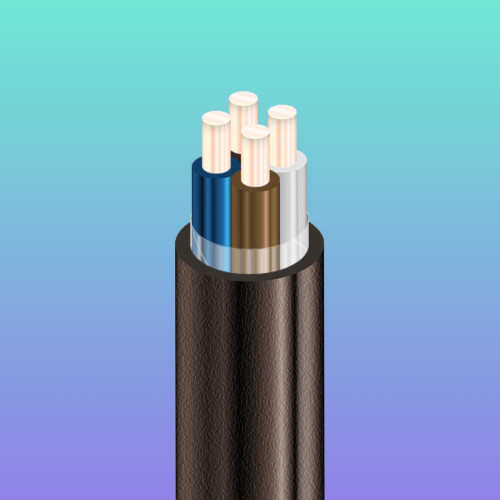

КОНСТРУКЦИЯ:
1 Медная токопроводящая жила
2 Изоляция из ПВХ пластиката
3 Обмотка ПЭТ пленкой
4 Наружная оболочка из ПВХ пластиката пониженной горючести



ВВГ нг 4x16
ТУ У 31.3-00214534-018-2003
Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката пониженной горючести
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
Номинальное напряжение кВ 1
Число и номинальное сечение токопроводящих жил мм 2 4 x 16
Толщина фазной изоляции мм 1
Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *
• при прокладке в воздухе А 78
• при прокладке в грунте А 94
Максимально допустимая температура жилы
• длительно ° С +70
• в аварийном режиме ° С +90
• при коротком замыкании ° С +160
Диапазон рабочих температур ° С -50 . . . +50
Минимальный радиус изгиба при прокладке мм 150
Расчетный наружный диаметр кабеля (справочно) ** мм 20
Масса кабеля (ориентировочно) кг/км 770

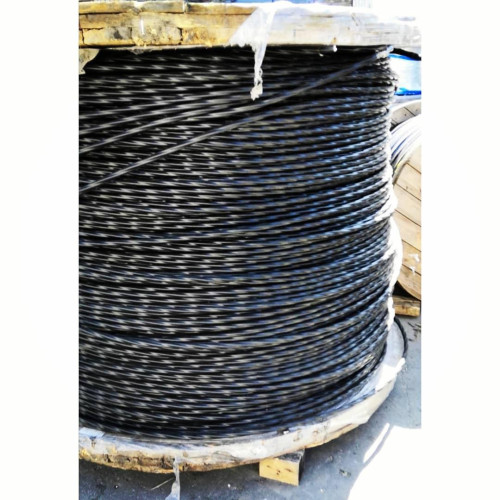

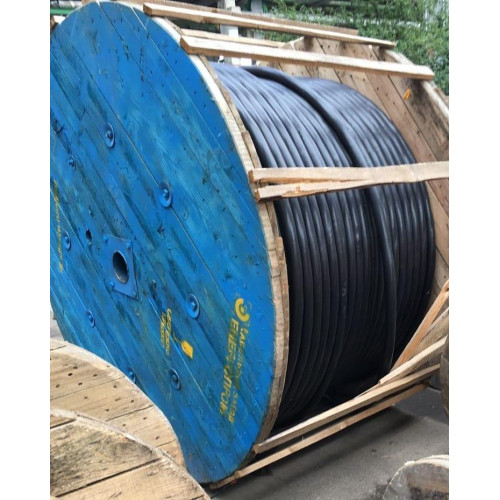

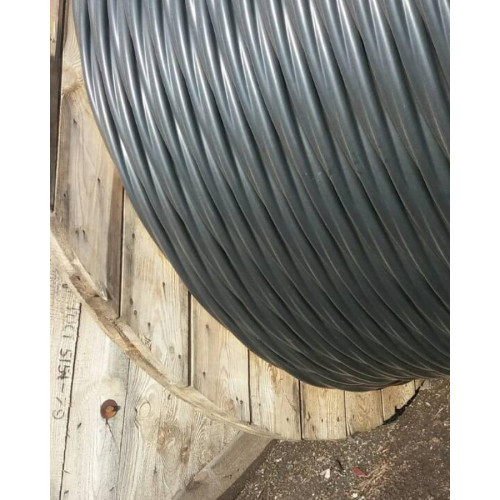

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т
№ 12:  820 • 0.7
№ 14:  1570 • 1.4

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.



Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .
При заказе строительную длину изделия необходимо согласовывать с изготовителем
* Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м

** Возможно отклонение наружного диаметра от расчетного до ± 10 %



#ВВГнг #ВВГнг4Х120 #ВВГнг4Х150 #ВВГнг4Х185 #ВВГнг4Х240 #ВВГнг4Х95 #ВВГнг4Х70 #ВВГнг4Х50 #ВВГнг4Х35 #ВВГнг4Х25 #ВВГнг4Х16 #ВВГнг2Х16

#ВВГнгд #ВВГнгд4Х120 #ВВГнгд4Х150 #ВВГнгд4Х185 #ВВГнгд4Х240 #ВВГнгд4Х95 #ВВГнгд4Х70 #ВВГнгд4Х50 #ВВГнгд4Х35 #ВВГнгд4Х25 #ВВГнгд4Х16 #ВВГнгд2Х16







#АВВГ #АВВГ4Х120 #АВВГ4Х150 #АВВГ4Х185 #АВВГ4Х240 #АВВГ4Х95 #АВВГ4Х70 #АВВГ4Х50 #АВВГ4Х35 #АВВГ4Х25 #АВВГ4Х16 #АВВГ2Х16 #КАБЕЛЬ #КАБЕЛЬ_КУПИТЬ #КУПИТЬ_ПРОВОД #КУПИТЬКАБЕЛЬ #КАБЕЛЬЦЕНА #СИЛОВОЙКАБЕЛЬ #ПРОВОД #КУПИТЬПРОВОД

#аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240 #купитьасбл #купитьаабл #купитьаашв

#аабл3х35 #аабл3х50 #аабл3х70 #аабл3х95 #аабл3х120 #аабл3х150 #аабл3х185 #аабл3х240 #аашв3х35 #аашв3х50 #аашв3х70 #аашв3х95 #аашв3х120 #аашв3х150 #аашв3х185 #аашв3х240 #асбл3х35 #асбл3х50 #асбл3х70 #асбл3х95 #асбл3х120 #асбл3х150 #асбл3х185 #асбл3х240 #купитьасбл #купитьаабл #купитьаашв
Default
вес кабеля в одном метре 0,76 кг
ГОСТ ГОСТ 16442-80
ДСТУ ДСТУ 4809:2007: ПБ100000000
ДСТУ нг ДСТУ 4809:2007: ПБ120000000
ДСТУ нгд ДСТУ 4809:2007: ПБ123121000
Количество жил в общем кабеле От 7 до 37 жил (в зависимости от маркоразмера кабеля).
Конструктивные элементы кабеля: 1. Токопроводящие жилы (фазные, нулевая и жила заземления): Жилы изготавливаются многопроволочными, круглой формы. Количество отдельных неизолированных проволок в составе каждой фазной жилы составляет от 7 до 380 штук, что обеспечивает переход от жесткого конструктивного исполнения (малые сечения) к гибкому и особо гибкому исполнению для больших сечений. 2. Скрутка изолированных жил в сердечник: Изолированные жилы (фазы) в количестве от 7 до 37 штук скручиваются в общий кабельный сердечник. Скрутка выполняется правильной концентрической повивной скруткой (слоями вокруг центральной жилы или жгута). Скрутка изолированных жил в сердечник пучком (без строгого порядка повивов) не допускается
Конструкция токопроводящей жилы (на каждую фазу) Многопроволочная, круглая. Количество проволок в одной жиле: от 7 до 380 шт. (определяется сечением и классом гибкости жилы).
наружный диаметр кабеля в с оболочкой 20 мм
сечение жилы 16 мм 2
сечение кабеля 16 мм квадратных
Т У У ТУ У 31.3-00214534-048:2007
тип кабеля силовой кабель медный
ту кабеля медного негорючего нг ТУ У 31.3-00214534-018-2003
ту кабеля медного негорючего нгд ТУ У 31.3-00214534-018-2003
Электрическое напряжение 400 - 1000 вольт
Гарантийный срок 36
Конструкция кабеля Жесткая
Материал оболочки Поливинилхлоридный пластикат
Материал токопроводящей жилы Медь
Минимальный радиус изгиба (мм) 150
Скрутка жил четыре изолированных жил кабеля скручены вместе в один общий жгут
Срок службы 25
Тип внешней оболочки Пониженная горючесть
Тип провода Силовой
токовая нагрузка 78 А
Упаковка Катушка
Цвет изоляции Черный
