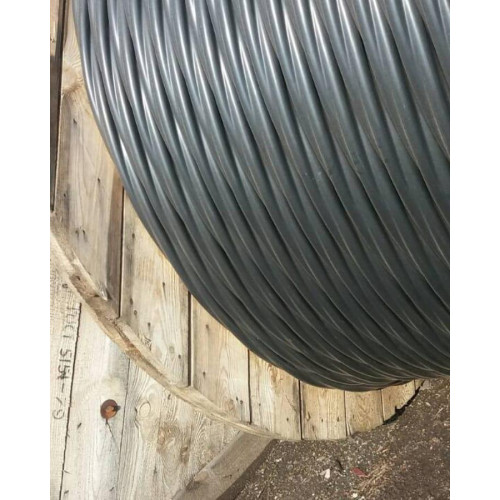

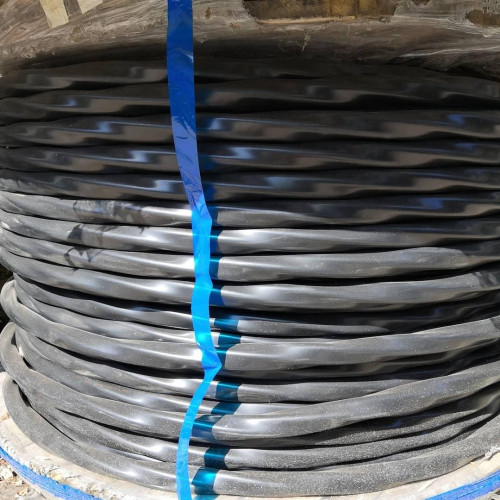

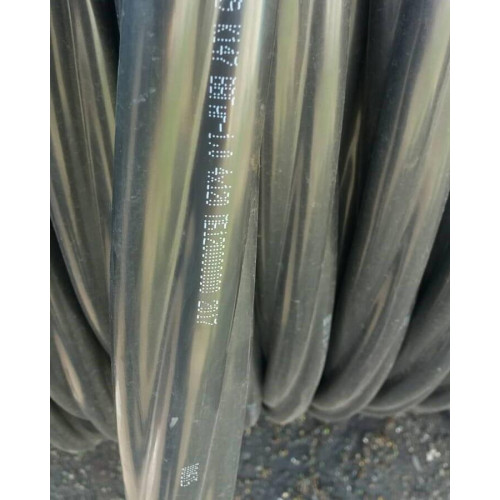

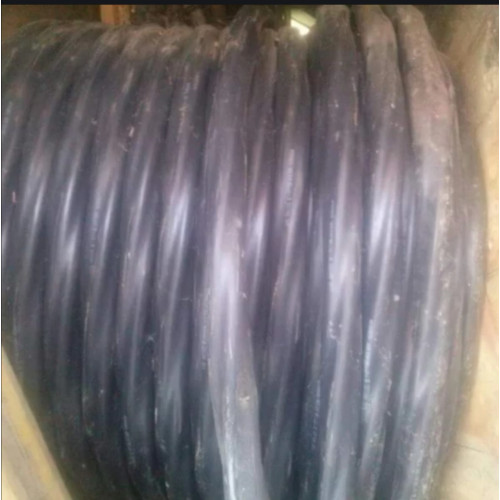

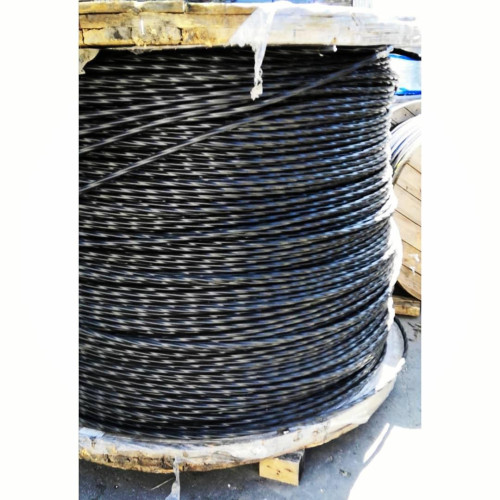

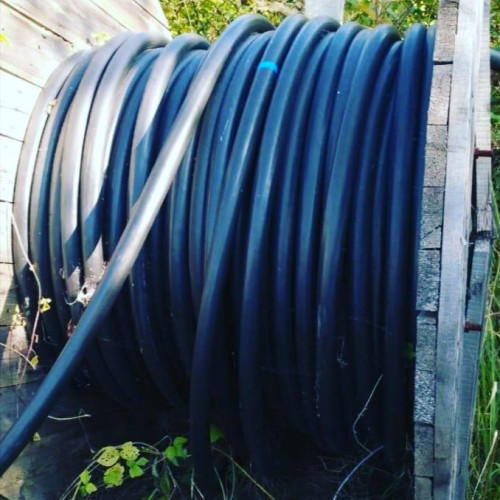

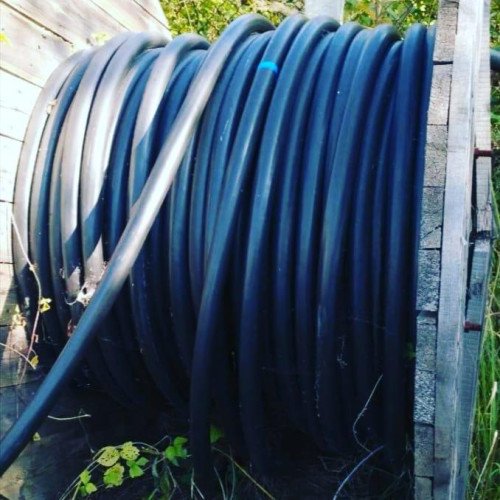

ВВГ нгд 4х95 Силовой кабель Кабель медный негорючий
| Бренд: | Украина ТД |
| Модель: | 1471640584 |
| Наличие: | В наличии |
-
5.00 грн.
- 2000 или больше 4.00 грн.
+380981292789
Заказ только по телефону
| ВВГ нгд 4x95 1 кВ Кабель ВВГ нгд 4*95 Силовой кабель медный негорючий четыре жилы на девяносто пять квадрат ТУ У 31.3-00214534-018-2003 |
||
| Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности | ||
| Кабели применяются для прокладки: | ||
| • в пучках | ||
| • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды | ||
| • в пучках, в помещениях с большим скоплением людей | ||
| Возможно изготовление кабеля с внутренней оболочкой из ПВХ пластиката пониженной пожароопасности | ||
| Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ123121000 | ||
| Изделия данной марки отвечают требованиям: | ||
| • стойкость к распространению пламени при одиночной прокладке | ||
| • стойкость к распространению пламени при прокладке в пучках по категории А | ||
| • класс Тк3 по токсичности продуктов сгорания неметаллических элементов (показатель токсичности более 120 г/м3) | ||
| • класс ДТк1 по дымообразующей способности при тлении неметаллических элементов (коэффициент дымообразования от 50 до 500 м2/кг) | ||
| • класс ДПк2 по дымообразующей способности при горении (минимальный световой поток более 60 %) | ||
|
• класс Кк1 по коррозионной активности продуктов сгорания неметаллических элементов (количество галогеноводородов менее 150 мг/г, рН менее 4.3, удельная электропроводность более 10 мкСм/мм)
|
||
| ВВГ нгд 4x95 1 кВ ТУ У 31.3-00214534-018-2003 |
|
| Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности | |

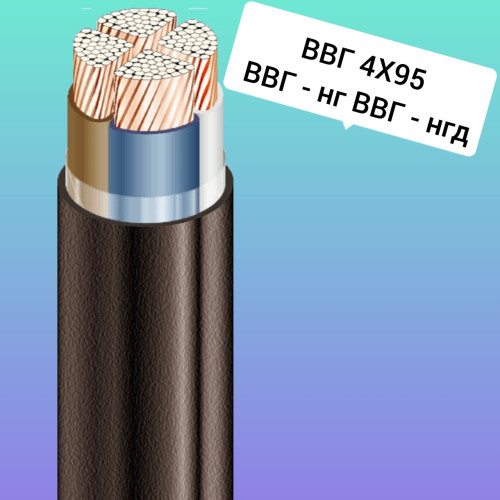

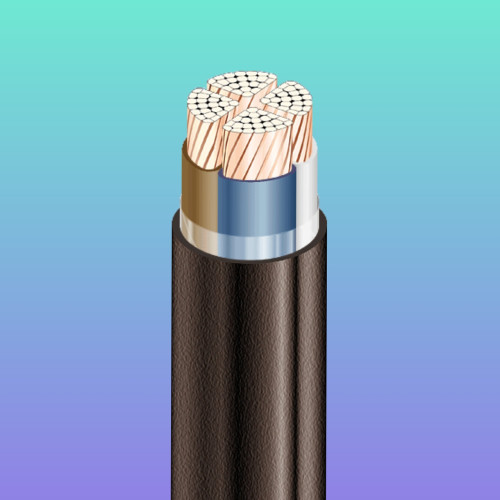

| КОНСТРУКЦИЯ: | |
| 1 | Медная многопроволочная уплотненная токопроводящая жила |
| 2 | Изоляция из ПВХ пластиката пониженной пожароопасности |
| 3 | Обмотка ПЭТ пленкой |
| 4 | Наружная оболочка из ПВХ пластиката пониженной пожароопасности |
| ВВГ нгд 4x95 1 кВ ТУ У 31.3-00214534-018-2003 |
||||||
| Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности | ||||||
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: | ||||||
| Номинальное напряжение | кВ | 1 | ||||
| Число и номинальное сечение токопроводящих жил | мм 2 | 4 x 95 | ||||
| Толщина фазной изоляции | мм | 1.6 | ||||
| Длительно допустимые токовые нагрузки на переменном токе промышленной частоты * | ||||||
| • при прокладке в воздухе | А | 242 | ||||
| • при прокладке в грунте | А | 259 | ||||
| Максимально допустимая температура жилы | ||||||
| • длительно | ° С | +70 | ||||
| • в аварийном режиме | ° С | +80 | ||||
| • при коротком замыкании | ° С | +130 | ||||
| Диапазон рабочих температур | ° С | -50 . . . +50 | ||||
| Минимальный радиус изгиба при прокладке | мм | 285 | ||||
| Расчетный наружный диаметр кабеля (справочно) ** | мм | 38 | ||||
| Масса кабеля (ориентировочно) | кг/км | 4210 | ||||
| Расчетная строительная длина кабеля и масса брутто при поставке на барабанах | м, т |
|
||||
Примечания: ЦЕНЫ УТОЧНЯЙТЕ.
| Примечания: ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ . | ||
| При заказе строительную длину изделия необходимо согласовывать с изготовителем | ||
| * Длительно допустимые токовые нагрузки рассчитаны при работе в четырехпроводных сетях с нагрузкой во всех жилах для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м | ||
| ** Возможно отклонение наружного диаметра от расчетного до ± 10 % |

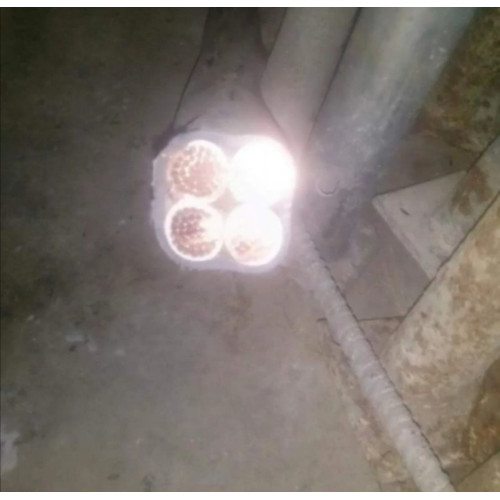

1.ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, многопроволочная , круглой или секторной формы
2.ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката пониженной пожароопасности.
3.РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).
4.НАРУЖНАЯ ОБОЛОЧКА из поливинилхлоридного пластиката пониженной пожароопасности с низким дымо- и газовыделением, допускается повторение оболочкой формы скрутки
| Число и номинальное сечение жил, мм2 | Наружный диаметр кабеля, мм | Номинальная толщина изоляции,мм | Масса кабеля, кг/км (ориенти-ровочно) | Минималь-ный радиус изгиба при прокладке, мм | Длительно допустимые токовые нагрузки многожильных кабелей на переменном токе*, А | |
| при прокладке на воздухе | при прокладке в земле | |||||
| ВВГнг-LS 4*70 | 36 | 1,4 | 3030 | 270 | 196 | 215 |
| ВВГнг-LS 4*95с | 35 | 1,5 | 3980 | 263 | 243 | 259 |
| ВВГнг-LS 4*120с | 38 | 1,5 | 4850 | 285 | 281 | 295 |
| ВВГнг-LS 4*150с | 41 | 1,6 | 5940 | 308 | 322 | 333 |
| ВВГнг-LS 4*185с | 45 | 1,7 | 7380 | 338 | 369 | 377 |
| ВВГнг-LS 4*240с | 50 | 1,9 | 9290 | 375 | 439 | 438 |
| * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1,2 °К•м/Вт, глубина прокладки в грунте 0,7 м | ||||||
#ВВГ #ВВГ4Х120 #ВВГ4Х150 #ВВГ4Х185 #ВВГ4Х240 #ВВГ4Х95 #ВВГ4Х70 #ВВГ4Х50 #ВВГ4Х35 #ВВГ4Х25 #ВВГ4Х16 #ВВГ2Х16 #ВВГнг #ВВГнг4Х120 #ВВГнг4Х150 #ВВГнг4Х185 #ВВГнг4Х240 #ВВГнг4Х95 #ВВГнг4Х70 #ВВГнг4Х50 #ВВГнг4Х35 #ВВГнг4Х25 #ВВГнг4Х16 #ВВГнг2Х16 #ВВГнгд #ВВГнгд4Х120 #ВВГнгд4Х150 #ВВГнгд4Х185 #ВВГнгд4Х240 #ВВГнгд4Х95 #ВВГнгд4Х70 #ВВГнгд4Х50 #ВВГнгд4Х35 #ВВГнгд4Х25 #ВВГнгд4Х16 #ВВГнгд2Х16
| Default | |
| Гарантийный срок | 36 |
| Количество жил | 4 |
| Конструкция кабеля | Жесткая |
| Максимальная рабочая температура | 50 |
| Масса | 4 |
| Материал изоляции | Винил |
| Материал оболочки | Поливинилхлоридный пластикат |
| Материал токопроводящей жилы | Медь |
| Минимальная рабочая температура | -50 |
| Минимальный радиус изгиба | 285 |
| Наименование | кабель медный негорючий четыре жилы на девяносто пять квадрат |
| Наличие изоляции | Да |
| Наружный диаметр | 38 |
| Номинальная токовая нагрузка, не более | 259 |
| Номинальное рабочее напряжение | 1000 |
| Применение | Кабели применяются для прокладки:• в пучках• в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды• в пучках, в помещениях с большим скоплением людей |
| Сечение жилы | 95 |
| Скрутка жил | Да |
| Срок службы | 25 |
| Термоизоляция | Поливинилхлорид |
| Тип внешней оболочки | Пониженная горючесть с пониженным дымогазовыделением |
| Тип провода | Силовой |

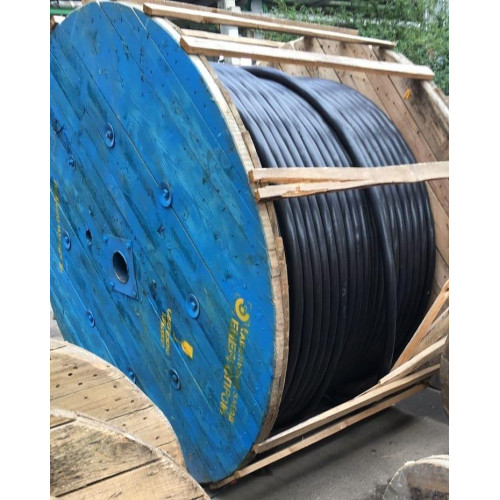

| Упаковка | Катушка |
| Форма сечения | Круглая |
| Цвет изоляции | Черный |
