ВВГ 5x95-1 кВ  КАБЕЛЬ ВВГ 5*95  Кабель медный пять на девяносто пять квадрат

ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007

Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

Кабели применяются для прокладки: • одиночной прокладкой • в помещениях, в сухих каналах и туннелях, в условиях агрессивной среды

Возможно изготовление кабеля с многопроволочными токопроводящими жилами Возможно изготовление кабеля с поясной изоляцией из ПВХ пластиката

Код пожарной безопасности в соответствии с ДСТУ 4809:2007: ПБ100000000

Изделия данной марки отвечают требованиям: • стойкость к распространению пламени при одиночной прокладке

ВВГ 5x95-1 ГОСТ 16442-80, ТУ У 31.3-00214534-048:2007 Кабели силовые с медными ТПЖ, с изоляцией из ПВХ пластиката, с наружной оболочкой из ПВХ пластиката

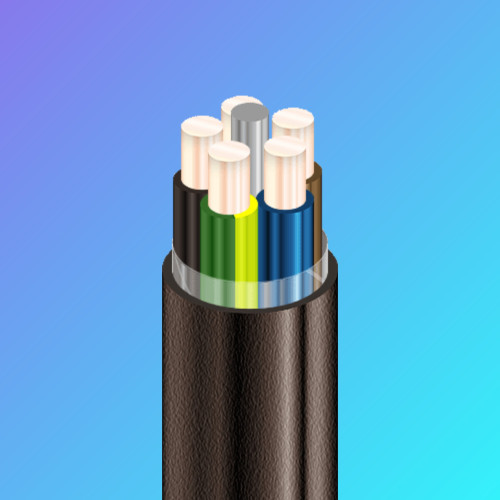

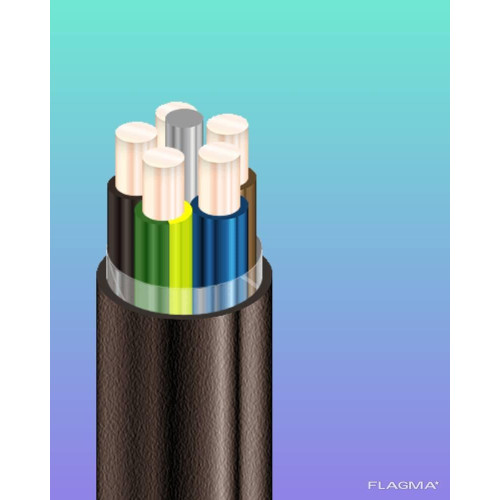

КОНСТРУКЦИЯ:

1 Медная токопроводящая жила

2 Изоляция из ПВХ пластиката

3 Жгут из ПВХ пластиката

4 Обмотка ПЭТ пленкой

5 Наружная оболочка из ПВХ пластиката

ВВГ 5x95-1 ТУ У 31.3-00214534-055:2006 Кабели силовые огнестойкие с медными ТПЖ, с изоляцией из ПВХ пластиката пониженной пожароопасности, с наружной оболочкой из ПВХ пластиката пониженной пожароопасности

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Номинальное напряжение кВ 1

Число и номинальное сечение токопроводящих жил мм 2 5 x 95

Толщина фазной изоляции мм 1.6

Длительно допустимые токовые нагрузки на переменном токе промышленной частоты *

• при прокладке в воздухе А 242

• при прокладке в грунте А 259

Максимально допустимая температура жилы

• длительно ° С +70

• в аварийном режиме ° С +80

• при коротком замыкании ° С +250

Диапазон рабочих температур ° С -50 . . . +50

Минимальный радиус изгиба при прокладке мм 390

Расчетный наружный диаметр кабеля (справочно) ** мм 52

Масса кабеля (ориентировочно) кг/км 6640

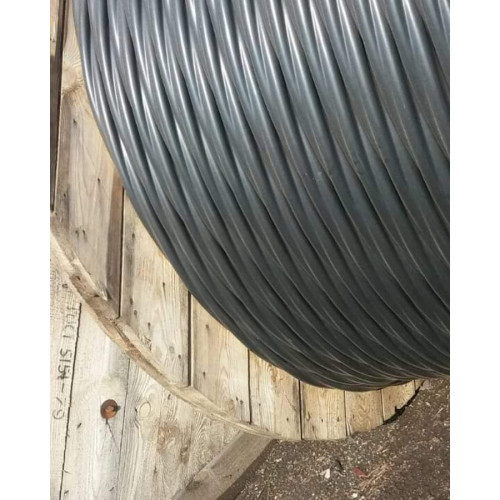

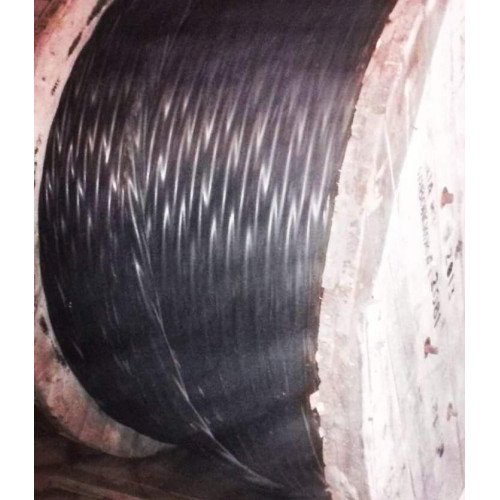

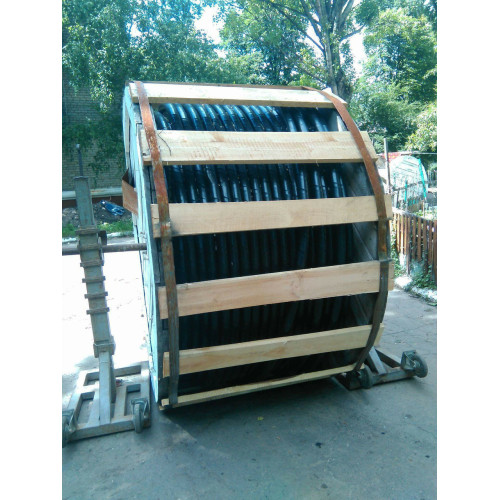

Расчетная строительная длина кабеля и масса брутто при поставке на барабанах м, т № 18: 430 • 3.3 № 20: 680 • 5.2

Примечания: ЦЕНЫ УТОЧНЯЙТЕ.

ВНИМАНИЕ! КАБЕЛЬ РЕЖЕТСЯ И ОТПРАВЛЯЕТСЯ ПО ПРЕДОПЛАТЕ 30% -100% ОТ СТОИМОСТИ ЗАКАЗА ИЛИ САМОВЫВОЗ. ВРЕМ ОТГРУЗКИ В ПОРЯДКЕ ОЧЕРЕДИ. БЕЗ ПРЕДОПЛАТЫ ТОВАР НЕ ОТГРУЖАЕТСЯ .

Примечания: При заказе строительную длину изделия необходимо согласовывать с изготовителем * Длительно допустимые токовые нагрузки рассчитаны для следующих условий: температура воздуха плюс 25 °С, температура грунта плюс 15 °С, удельное тепловое сопротивление грунта 1.2 °К•м/Вт, глубина прокладки в грунте 0.7 м ** Возможно отклонение наружного диаметра от расчетного до ± 10 %

1. ЖГУТ из поливинилхлоридного пластиката (ПВХ ).

2. ТОКОПРОВОДЯЩАЯ ЖИЛА - медная, многопроволочная , круглой формы.

3. ИЗОЛЯЦИЯ -из поливинилхлоридного пластиката.

4. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ - в виде обмотки из полиэтилентерефталатной пленки (ПЭТ) (допускается отсутствие).

5. НАРУЖНАЯ ОБОЛОЧКА- из поливинилхлоридного пластиката, допускается повторение оболочкой формы скрутки.
